产品描述：

空间光延迟线-精密光学延迟线-光学延迟线-120ps ODL （Gyrfalcon ODL，2cm, 120 ps延迟）是由Mesa Photonics生产的一款通过软件控制光路变化，实现空间光时延的装置,在太赫兹时域光谱技术( THz ＧTDS),光学相干断层成像技术( OCT),超快时间分辨率光谱技术等光学探测领域有广泛的应用.在典型的太赫兹( THz)时域光谱系统中, ODL装置通过步进电机带动微位移平台上的反射镜来实现光学延迟,由于微位移技术具有较高的可靠性且成本较低，这种方法被广泛地使用。价格实惠，但却出色地结合了高精度、高速度、光学稳定性和功能性。非常适合应用于泵浦探测，自相关测量，超短激光脉冲测量（干涉与强度方法）。先进的音圈技术使 光学延迟线-光延迟线 ODL具有75nm的精度。双向传输光程分辨率为1飞秒.响应时间只有1ms，但对直流都很稳定。我们1厘米量程的ODL干涉方面非常稳定（使用650nm激光器测试）.没有机械回程齿隙，没有回滞效应，没有步进电机的传动磨损，使用方便。精密空间光延迟线 可以通过数字信号，模拟控制，或者两者结合。位置的数字和模拟控制允许它们无缝地集成到各种实验中，包括泵探头实验和自相关测量(干涉测量和强度测量方法)。模拟数据采集允许监测二次谐波或多光子荧光。两个16bit的数模转换器简化了数据采集。数据输入与输出允许主/次时钟计时。Windows独立的程序可使您时刻掌握运行状态。实际上，这两个系统都可以使用 VideoFROGscan 来构建自己扩展、定制的FROG系统。可选插件包括共光路干涉仪，用作显微镜的自相关仪。

空间光延迟线-精密光学延迟线-光学延迟线-120ps ODL 产品结构图：

120ps ODL 技术参数：

• 空间光延迟线-精密光学延迟线-光学延迟线-120ps ODL 产品尺寸：130*154*191mm
• 行程：2cm
• 光线高度：66.7mm
• 指向稳定性：水平:<5mrad(可升级至<0.05mrad)
•                        竖直<1mrad(可升级至<0.05mrad)
• 响应时间：1ms
• 最大速度：40cm/s
• 精度：75nm
• 短期重复性：400nm
• 长期重复性：50ppm
• 光束间距：15mm
• 入射孔径：25mm
• 可选放大增益：1x,10x,100x,1000x
• 输入范围：-4V到+4V
• 噪声:30uV@10x增益
• 步进分辨率：150 nm (标称1 fs, 双通道)
• 活动范围：10 mm
• 位置非线性：<0.5%
• 控制回路带宽：1 kHZ
• 触发器：TTL输入，高态有效
• 帧同步输出：CMOS/TTL输出，高态有效
• 配套软件：LabView VI以及用于数字扫描和数据采集的应用程序

光学延迟线-可选配件：

中控回射器：由相互垂直的三面镜子构成，它的特点是无论入射光从哪个方向入射，回射光都与入射光平行

光学延迟线-光延迟线 ODL 函数曲线：

下图为模拟正弦波频率与光线延时的函数曲线。

干涉曲线强度图：

下图的干涉曲线强度图可间接反映出 空间光延迟线-精密光学延迟线-光学延迟线-120ps ODL 的稳定性。

空间光延迟线-精密光学延迟线-光学延迟线-120ps ODL最先出现在主动减振台-光谱辐射计-自相关仪-标准灯箱-固润光电。

可调太赫兹源150GHz-THzsource140至155 GHz  是Terasense新型可调太赫兹源系列TeraSmart基于宽带肖特基二极管倍增链，目前提供了三种型号可供选择，分别覆盖70-77 GHz，140-155 GHz和280-310 GHz的频率范围。 TeraSmart电源的平均输出功率水平达到数百mW是市场上可调谐性和输出功率之间的最佳选择。TeraSmart发生器具有两个相互关联的模块，包括一个10–11 GHz的合成器和一个发射器。实际上，TeraSmart是一个完全集成的即插即用系统，可以通过用户友好的软件界面进行远程控制。这款THz可调波源通过USB传输的ASCII文本命令进行控制。除供应软件包外，还包括LabView版本的开放源代码。此外，可以为每种设备型号提供适当的输出喇叭天线作为可选的附加组件。这款新型可调太赫兹发生器非常适合太赫兹光谱，层析成像和太赫兹成像。也可根据需求定制具体解决方案，欢迎咨询。

TeraSense太赫兹源（IMPATT二极管）是一类非常高效的微波和亚太赫兹波产生器件。IMPATT雪崩二极管是一种高功率半导体二极管，通常用于高频微波器件，频率覆盖几GHz到几百GHz。 具有负电阻的IMPATT二极管自然可以用作高频信号生成中的振荡器。与其他微波二极管相比，IMPATT二极管的主要优势在于其相对较高的功率容量，紧凑小巧的外形封装。IMPATT二极管具有非常窄的工作频率带宽，所以二极管内部尺寸必须根据相应的频率来设计。此外，与其他类型的微波负阻二极管相比，基于IMPATT的发生器有可能实现更高的输出功率水平。IMPATT发生器也被证明是最有效、经济效益高的高频和大功率电源之一，使用寿命长，运行稳定可靠。

产品亮点：

采用IMPATT和GaAs肖特基技术

输出功率可达100 mW

三种型号规格可选

TTL调制

USB接口，即插即用

外形紧凑，成本低

应用范围：

太赫兹安检系统  l

制药和化妆品无害无损检测（NDT）

食品/农产品扫描及检测

非金属材料（塑料、陶瓷、木材等）无损检测

汽车金属材料，零件，轮胎损坏情况检测

艺术品/文物无损检测

疾病检测，组织成像，血液检测

光束轮廓分析系统

技术参数：

可调频率范围：140-155 GHz

技术：IMPATT

最大功率：100 mW

线宽：300 Hz

调制方式：TTL调制

功率稳定性：0.1%/小时，1%/天

输出方式：SMA

接口：USB

电源要求：24VDC 8W, 110-240V AC 包含适配器

频率功率示意图：

可调太赫兹源150GHz-THzsource140至155 GHz最先出现在主动减振台-光谱辐射计-自相关仪-标准灯箱-固润光电。

300GHz可调太赫兹源-300GHz Tunable terahertz sources Terasense新型可调太赫兹源系列TeraSmart基于宽带肖特基二极管倍增链，目前提供三种型号，分别覆盖70-77 GHz，140-155 GHz和280-310 GHz的频率范围。 TeraSmart电源的平均输出功率水平达到数百mW是市场上可调谐性和输出功率之间的最佳选择。TeraSmart发生器具有两个相互关联的模块，包括一个10–11 GHz的合成器和一个发射器。TeraSmart是一个完全集成的即插即用系统，可以通过用户友好的软件界面进行远程控制。这款THz可调波源通过USB传输的ASCII文本命令进行控制。除供应软件包外，还包括LabView版本的开放源代码。此外，可以为每种设备型号提供适当的输出喇叭天线作为可选的附加组件。这款新型可调太赫兹发生器非常适合太赫兹光谱，层析成像和太赫兹成像。也可根据需求定制具体解决方案，欢迎咨询。

TeraSense太赫兹源（IMPATT二极管）是一类非常高效的微波和亚太赫兹波产生器件。IMPATT雪崩二极管是一种高功率半导体二极管，通常用于高频微波器件，频率覆盖几GHz到几百GHz。 具有负电阻的IMPATT二极管自然可以用作高频信号生成中的振荡器。与其他微波二极管相比，IMPATT二极管的主要优势在于其相对较高的功率容量，紧凑小巧的外形封装。IMPATT二极管具有非常窄的工作频率带宽，所以二极管内部尺寸必须根据相应的频率来设计。此外，与其他类型的微波负阻二极管相比，基于IMPATT的发生器有可能实现更高的输出功率水平。IMPATT发生器也被证明是最有效、经济效益高的高频和大功率电源之一，使用寿命长，运行稳定可靠。

产品亮点：

采用IMPATT和GaAs肖特基技术

输出功率可达350mW

三种型号规格可选

可调性高达12%

TTL调制

USB接口，即插即用

外形紧凑，成本低

应用范围：

太赫兹安检系统  l

制药和化妆品无害无损检测（NDT）

食品/农产品扫描及检测

非金属材料（塑料、陶瓷、木材等）无损检测

汽车金属材料，零件，轮胎损坏情况检测

艺术品/文物无损检测

疾病检测，组织成像，血液检测

光束轮廓分析系统

技术参数：

可调频率范围：280-310 GHz

技术：IMPATT

最大功率：35 mW

线宽：600 Hz

调制方式：TTL调制

功率稳定性：0.1%/小时，1%/天

输出方式：SMA

接口：USB

电源要求：24VDC 8W, 110-240V AC 包含适配器

频率功率示意图：

300GHz可调太赫兹源-300GHz Tunable terahertz sources最先出现在主动减振台-光谱辐射计-自相关仪-标准灯箱-固润光电。

TeraSense-高频太赫兹源-140GHz IMPATT-太赫兹波源 以过渡区为0.6 um的硅双漂移二极管为代表，安装在铜散热器上。双漂移二极管中的层是：重掺杂（p +）区，中掺杂（p +）区，中掺杂n区和重掺杂（n +）区。 （p +）和（n +）区域允许与外部电路形成欧姆电接触。该器件依靠负电阻来产生并维持振荡。 Terasense现在正在提供其太赫兹源的升级版本。升级后的IMPATT二极管配有保护隔离器，可显着提高输出功率的稳定性。用户可以订购带有开放式WR法兰或可拆卸喇叭天线的IMPATT二极管。在100 GHz处优化频率的太赫兹源的典型输出rfpower可以达到2 W。此外，TeraSense信号源符合人体工程学设计，简单易用，还可提供带有衰减器和开关部分的太赫兹发生器。

TeraSense太赫兹源（IMPATT二极管）是一类非常高效的微波和亚太赫兹波产生器件。IMPATT雪崩二极管是一种高功率半导体二极管，通常用于高频微波器件，频率覆盖几GHz到几百GHz。 具有负电阻的IMPATT二极管自然可以用作高频信号生成中的振荡器。与其他微波二极管相比，IMPATT二极管的主要优势在于其相对较高的功率容量，紧凑小巧的外形封装。IMPATT二极管具有非常窄的工作频率带宽，所以二极管内部尺寸必须根据相应的频率来设计。此外，与其他类型的微波负阻二极管相比，基于IMPATT的发生器可以实现更高的输出功率水平。IMPATT发生器也被证明是最有效、经济效益高的高频和大功率电源之一，使用寿命长，运行稳定可靠。

TeraSense-高频太赫兹源-140GHz IMPATT-太赫兹波源 产品亮点：

采用IMPATT和GaAs肖特基技术

输出功率可达2 W

保护隔离器增强稳定性

TTL调制

计算机控制衰减

外形紧凑，成本低

应用范围：

太赫兹安检系统  l

制药和化妆品无害无损检测（NDT）

食品/农产品扫描及检测

非金属材料（塑料、陶瓷、木材等）无损检测

汽车金属材料，零件，轮胎损坏情况检测

艺术品/文物无损检测

疾病检测，组织成像，血液检测

光束轮廓分析系统

升级选项：

可拆卸喇叭天线

集成衰减器，带机械调谐功能（旋钮）

集成衰减器，具有计算机控制调谐功能

高频调制选项(100MHz,1.5ns上升/下降时间)

频率可选100GHz,140GHz,200GHz,300GHz,600GHz

技术参数：

频率范围：140GHz

技术：IMPATT

输出射频功率：30 mW/90 mW/180 mW/300mW/600mW

调制方式：TTL调制（1us上升/下降时间）

输出方式：圆锥形喇叭天线/法兰式输出

隔离器：保护隔离器

其他可选：145GHz/10mW,150GHz/10mW

外部调制器(可选项)：

基础频率：85-100GHz,140GHz

调制频率：<200MHz

开关时间：<2 ns

插入损耗：<1.5 dB

微波及太赫兹天线(可选项)：

频率范围：100GHz,140GHz,200GHz,300GHz

增益：25dB

外部衰减器(可选项)

衰减：5dB,10dB,20dB

TeraSense-高频太赫兹源-140GHz IMPATT-太赫兹波源最先出现在主动减振台-光谱辐射计-自相关仪-标准灯箱-固润光电。

Microtech 高莱探测器-GolayCell太赫兹探测器 是最有效的THz探测器之一。它是一款高灵敏度、可在室温下应用，而且具有平稳的光学响应宽光谱探测器，设计用于0.2-20THz的光谱范围内。当太赫兹辐射通过窗口照射到吸收薄膜上时，吸收薄膜将能量传递给与之相连的气室，使气体温度和气压升高，以此驱动与气室相连的反射镜膨胀偏转，可间接的测到太赫兹辐射。在室温下，它在较宽的带宽下都有优良的灵敏度和平坦的光谱响应。Microtech高莱探测器可以通过更换聚乙烯和钻石窗口将工作频率扩大至0.1-20THz，其内置的前置放大器和隔振底座可最大限度地降低低频噪音，以减少低频噪音带来的影响。

高莱探测器的运行是基于测量气室中由太赫兹辐射加热引起的振动。这款探测器非常稳定可靠，具有体积小、高灵敏度、高效率与宽光谱范围等优点，广泛地应用在 IR & THz 辐射源和探测器的研究中，在世界各地的许多研究实验室中使用。该探测器是在室内制造并且独立校准。该产品包括一个探头和一个电源以及一个数据采集模块。各种HRFZ-Si和TPX材料做成的太赫兹光学元件如低通滤波片，聚乙烯偏振片，窗口镜，透镜以及分光片可以满足不同的THz应用。

产品原理：

Golay cell 是一种光能量探测器，其原理为光声变换，即太赫兹辐射照射到探头的晶体上，产生相应的声子振动，振动再产生热能，由热电转换器产生电信号。设备由探头和电源组成。通过探头接受太赫兹辐射，转换为热电信号，能够灵敏地探测出其脉冲能量大小，信号可由BNC接口输出到示波器上读出。

高莱探测器-GolayCell太赫兹探测器 技术参数：

• 产品尺寸：135*115*120mm
• 工作频率：0.1-20THz（可用钻石窗口提高到20GHz-可见光波段）
• 灵敏度：10^-8W/√Hz
• 等效噪声功率：10nW/√Hz
• 最大调制频率：70Hz
• 动态范围：0.1uW-500uW
• 上升时间：25ms
• 最高输出电压：1.5V
• 输入窗口尺寸：φ6mm

频率响应曲线：

高莱探测器-GolayCell太赫兹探测器最先出现在主动减振台-光谱辐射计-自相关仪-标准灯箱-固润光电。

300GHz线性扫描太赫兹相机-高速太赫兹波相机 TeraFAST-256-HS-300是Terasense向THz高速成像领域迈出的新的一步。它弥补了因为高频扫描带来的空间分辨率不足的缺点，并可与传送带或者其他机械检测系统兼容，是工业检测和安全检查的理想工具。与传统检测手段（X射线）相比，太赫兹检测系统有更低的辐射能量。不容易对生物和化学制剂的分子结构造成破坏，且对人体没有辐射危害。因此在无损检测和安全检查方面有巨大的应用潜力。

Terasense 线性扫描太赫兹相机具有前所未有的空间分辨率和高成像速度，这有助于用户更快地发现其他不可见的问题。在许多行业中使用TeraSense扫描相机来检查隐藏的缺陷或进行无损检测。使用该扫描相机，会发现质量控制，安全检查或者检测水的存在从从未如此迅速和安全。创新的TeraSense技术帮助克服了价格壁垒，现在TeraSens线性扫描相机可用于小型企业。

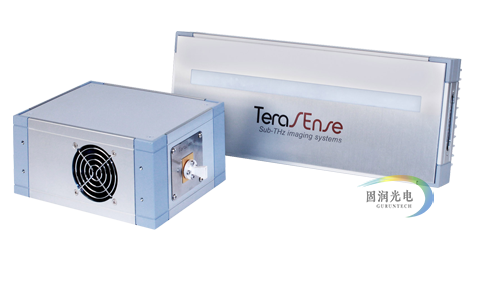

300 GHz线性扫描相机组成包括：一个相机单元、一个可由OEM开发人员定制的相机控制器/接口单元、一个300 GHz源和一个THz光学系统。每个相机的像素规格都经过优化，以确保最高灵敏度为300 GHz。该设备结构紧凑，可以很容易地集成到任何传送系统中。其增强的结构，独立的控制单元和定制选项，为OEM开发人员提供了更大的灵活性。相机具有内部和外部同步功能。内部同步可以与外部调制源一起工作，以降低噪声并提高图像质量。外部同步功能允许相机以精确确定的间隔拍摄帧。它与外部编码器结合，使其能够自动符合不同的传送带配置。

300GHz线性扫描太赫兹相机-高速太赫兹波相机 技术参数：

• 产品尺寸：18.9x12.8x8 cm/32x13x9 cm
• 总像素数：256*1/512*1
• 像素间距：0.5 mm
• 单行成像面积：128*0.5 mm/256*0.5 mm
• 同步输出：TTL（+5V）
• 图像采集速率：5000 fps（5KHz）
• 工作频率：300 GHz
• 动态范围：200
• 控制单元尺寸：20.5x12.5x4 cm
• 软件：TeraFAST® Viewer
• C++ SDK, LabView SDK
• 电源：24V，40W

应用图片：

300GHz线性扫描太赫兹相机-高速太赫兹波相机最先出现在主动减振台-光谱辐射计-自相关仪-标准灯箱-固润光电。

Terasense太赫兹相机-太赫兹成像仪-太赫兹波成像仪 是基于TeraSense公司开发的新一代太赫兹成像半导体探测器阵列技术研制而成的。该探测器在室温下工作，阵列可按像素的数量进行拓展。与其他工作在太赫兹范围（50GHz-0.7THz）的现有探测器相比，Terasense提供的探测器具有良好的响应性，但相比之下，它们成本低，具有均匀的像素对像素的灵敏度（像素对像素的偏差响应度小于20%），并且可以很容易地以二维阵列的形式大量生产，这得益于TeraSense技术与大规模半导体生产线的兼容性。这使得这些探测器适用于我们的太赫兹成像相机。与其他品牌的太赫兹产品相比，Terasense太赫兹相机在其工作的波段范围内有高的稳定性和更均匀像素敏感性。与传统检测手段（X射线）相比，太赫兹检测系统有更低的辐射能量。不容易对生物和化学制剂的分子结构造成破坏，且对人体没有辐射危害。因此在无损检测和安全检查方面有巨大的应用潜力。目前，Terasense正在继续致力于为科学和工业开发灵活的太赫兹成像解决方案。

Terasense太赫兹相机是主动探测设备，需要外部太赫兹源。我们提供基于IMPATT技术的亚太赫兹波源。所有的TERA系列太赫兹成像相机都采用相同类型的探测器，具有相同的能力和空间分辨率。不同型号的太赫兹相机之间的区别在于它们的传感器阵列中的像素数量和它们的有效成像区域。除了标准太赫兹相机型号，我们提供定制的解决方案，以满足不同的配置和几何要求。

工作原理：

探测器是Terasense使用传统光学光刻技术，在标准半导体周期内采用GaAs高迁移率异质结构制造成的。成像传感器是在单个晶片上制造的。这个过程确保了等离子探测器参数的高度同质性和再现性（像素到像素的偏差响应率在20%范围内）。每个探测器单元具有高达50kv/W的室温响应率，读出电路和噪声等效功率为1 nW/√HZ，频率范围为10GHz-1THz。探测机制是基于二维电子系统中等离子体振荡的激发和随后的整流。整流是在电子系统中产生的特殊缺陷上进行的。

技术参数：

• 总像素数：256像素（16*16）
• 像素尺寸：1.5mm
• 噪声等效功率：1nW/
• 工作频率：50 GHz - 0.7 THz
• 视频帧率：50fps
• 产品尺寸：11.5 x 11.5 x 4.2 cm

应用图片：

Terasense太赫兹相机-太赫兹成像仪-太赫兹波成像仪最先出现在主动减振台-光谱辐射计-自相关仪-标准灯箱-固润光电。

140GHz太赫兹源-太赫兹波源-太赫兹发生器 美国TERASENSE公司研发太赫兹、亚太赫兹成像系统及器件，利用新的技术生产半导体材料的室温工作太赫兹波探测器，高功率太赫兹发生器。TeraSense太赫兹源（IMPATT二极管）是一类非常高效的微波和亚太赫兹波产生器件。其工作频率范围约为3-400GHz， 最主要的优点是它们具有很高的输出功率和紧凑小巧的外形封装。IMPATT二极管具有非常窄的工作频率带宽，所以二极管内部尺寸必须根据相应的频率来设计。此外，与其他类型的微波负阻二极管相比，基于IMPATT的发生器有可能实现更高的输出功率水平。IMPATT发生器也被证明是最有效、经济效益高的高频和大功率电源之一，使用寿命长，运行稳定可靠。Terasense现在提供新一代的太赫兹源。升级后的IMPATT二极管配备了一个保护隔离器，显著提高了输出功率的稳定性。并且现在有圆形输出端口和喇叭形输出端口两种选项客供客户选择，可以灵活的与线型和面阵型的太赫兹相机匹配。

TeraSense系列的太赫兹源（IMPATT二极管）又名硅双漂移二极管，具有0.6μm传输区域，安装在铜散热片上。双漂移二极管中的各层是：重掺杂（p+）-区域、中等掺杂（p+）-区域、中度掺杂n-区域和重掺杂（n+）-区域。（p+）和（n+）-区域允许与外部电路形成欧姆电接触。该器件依靠负电阻来产生和维持振荡。优化频率为100GHz时，该太赫兹源的典型输出射频功率（rfpower)可达100mW。这使得它们可以与倍增器一起使用，以达到远太赫兹光谱范围内的频率。

技术参数：

• 工作频率：~140GHz
• 输出射频功率：＞30mW，90 mW，180 mW，300 mW，600 mW
• 单位像素功率：20uW
• 动态范围：24dB
• THz光学：PTEE透镜（可拆卸）

应用案例：

140GHz太赫兹源-太赫兹波源-太赫兹发生器最先出现在主动减振台-光谱辐射计-自相关仪-标准灯箱-固润光电。

太赫兹相机-Terasense太赫兹波相机-太赫兹成像仪 Tera-1024基于TeraSense公司开发的新一代太赫兹成像半导体探测器阵列技术研制。该探测器在室温下工作，阵列可按像素的数量进行拓展。与其他工作在太赫兹范围（50GHz-0.7THz）的现有探测器相比，Terasense提供的探测器具有良好的响应性，但相比之下，它们成本低，具有均匀的像素对像素的灵敏度（像素对像素的偏差响应度小于20%），并且可以很容易地以二维阵列的形式大量生产，这得益于TeraSense技术与大规模半导体生产线的兼容性。这使得这些探测器适用于我们的太赫兹成像相机。

与其他品牌的太赫兹产品相比，Terasense太赫兹相机在其工作的波段范围内有高的稳定性和更均匀像素敏感性。与传统检测手段（X射线）相比，太赫兹检测系统有更低的辐射能量。不容易对生物和化学制剂的分子结构造成破坏，且对人体没有辐射危害。因此在无损检测和安全检查方面有巨大的应用潜力。目前，Terasense正在继续致力于为科学和工业开发灵活的太赫兹成像解决方案。

Terasense太赫兹相机是主动探测设备，需要外部太赫兹源。我们提供基于IMPATT技术的亚太赫兹波源。所有的TERA系列太赫兹成像相机都采用相同类型的探测器，具有相同的能力和空间分辨率。不同型号的太赫兹相机之间的区别在于它们的传感器阵列中的像素数量和它们的有效成像区域。除了标准太赫兹相机型号，我们提供定制的解决方案，以满足不同的配置和几何要求。

工作原理：

探测器是Terasense使用传统光学光刻技术，在标准半导体周期内采用GaAs高迁移率异质结构制造成的。成像传感器是在单个晶片上制造的。这个过程确保了等离子探测器参数的高度同质性和再现性（像素到像素的偏差响应率在20%范围内）。每个探测器单元具有高达50kv/W的室温响应率，读出电路和噪声等效功率为1 nW/√HZ，频率范围为10GHz-1THz。探测机制是基于二维电子系统中等离子体振荡的激发和随后的整流。整流是在电子系统中产生的特殊缺陷上进行的。

技术参数：

• 总像素数：1024像素（32*32）
• 像素尺寸：1.5mm
• 噪声等效功率：1nW/
• 工作频率：50 GHz - 0.7 THz
• 视频帧率：50fps
• 产品尺寸：11.5 x 11.5 x 4.2 cm

应用图片：

太赫兹相机-Terasense太赫兹波相机-太赫兹成像仪最先出现在主动减振台-光谱辐射计-自相关仪-标准灯箱-固润光电。

太赫兹源-100GHz太赫兹波源-TERASENSE太赫兹光源 美国TERASENSE公司研发太赫兹、亚太赫兹成像系统及器件，利用新的技术生产半导体材料的室温工作太赫兹波探测器，高功率太赫兹发生器。TeraSense太赫兹源（IMPATT二极管）是一类非常高效的微波和亚太赫兹波产生器件。其工作频率范围约为3-400GHz， 最主要的优点是它们具有很高的输出功率和紧凑小巧的外形封装。IMPATT二极管具有非常窄的工作频率带宽，所以二极管内部尺寸必须根据相应的频率来设计。此外，与其他类型的微波负阻二极管相比，基于IMPATT的发生器有可能实现更高的输出功率水平。IMPATT发生器也被证明是最有效、经济效益高的高频和大功率电源之一，使用寿命长，运行稳定可靠。Terasense现在提供新一代的太赫兹源。升级后的IMPATT二极管配备了一个保护隔离器，显著提高了输出功率的稳定性。并且现在有圆形输出端口和喇叭形输出端口两种选项客供客户选择，可以灵活的与线型和面阵型的太赫兹相机匹配。

TeraSense系列的太赫兹源（IMPATT二极管）又名硅双漂移二极管，具有0.6μm传输区域，安装在铜散热片上。双漂移二极管中的各层是：重掺杂（p+）-区域、中等掺杂（p+）-区域、中度掺杂n-区域和重掺杂（n+）-区域。（p+）和（n+）-区域允许与外部电路形成欧姆电接触。该器件依靠负电阻来产生和维持振荡。优化频率为100GHz时，该太赫兹源的典型输出射频功率（rfpower)可达100mW。这使得它们可以与倍增器一起使用，以达到远太赫兹光谱范围内的频率。

技术参数：

Type-I（IMPATT-100-LS-cH/ptfe）

• 工作频率：~100GHz
• 输出功率：~80mW
• 单位像素功率：20uW
• 动态范围：24dB
• THz光学：PTEE透镜
• 锥形喇叭天线
• 线宽：1MHz
• 技术：IMPATT
• 输出端口：聚四氟乙烯透镜/圆锥形端口/喇叭形端口

Type-II（IMPATT-100-LS-fH/mirr）

• 工作频率：~100GHz
• 输出功率：高达110mW
• 单位像素功率：140uW
• 动态范围：30dB
• THz光学：金属发射光学
• 高增益平角
• 技术：super-hero IMPATT
• 线宽：1MHz
• 入射信号改善因子：x4

Type-III（MPATTx4-100/400-LS-fH/mirr)

• 工作频率：~100GHz
• 输出功率：≥400mW
• 单位像素功率：570uW
• 动态范围：~36dB
• THz光学：金属发射光学
• 高增益平角
• 技术：super-hero IMPATT
• 线宽：1MHz
• 入射信号改善因子：x16

应用案例：
