产品描述：

空间光延迟线-精密光学延迟线-光学延迟线-120ps ODL （Gyrfalcon ODL，2cm, 120 ps延迟）是由Mesa Photonics生产的一款通过软件控制光路变化，实现空间光时延的装置,在太赫兹时域光谱技术( THz ＧTDS),光学相干断层成像技术( OCT),超快时间分辨率光谱技术等光学探测领域有广泛的应用.在典型的太赫兹( THz)时域光谱系统中, ODL装置通过步进电机带动微位移平台上的反射镜来实现光学延迟,由于微位移技术具有较高的可靠性且成本较低，这种方法被广泛地使用。价格实惠，但却出色地结合了高精度、高速度、光学稳定性和功能性。非常适合应用于泵浦探测，自相关测量，超短激光脉冲测量（干涉与强度方法）。先进的音圈技术使 光学延迟线-光延迟线 ODL具有75nm的精度。双向传输光程分辨率为1飞秒.响应时间只有1ms，但对直流都很稳定。我们1厘米量程的ODL干涉方面非常稳定（使用650nm激光器测试）.没有机械回程齿隙，没有回滞效应，没有步进电机的传动磨损，使用方便。精密空间光延迟线 可以通过数字信号，模拟控制，或者两者结合。位置的数字和模拟控制允许它们无缝地集成到各种实验中，包括泵探头实验和自相关测量(干涉测量和强度测量方法)。模拟数据采集允许监测二次谐波或多光子荧光。两个16bit的数模转换器简化了数据采集。数据输入与输出允许主/次时钟计时。Windows独立的程序可使您时刻掌握运行状态。实际上，这两个系统都可以使用 VideoFROGscan 来构建自己扩展、定制的FROG系统。可选插件包括共光路干涉仪，用作显微镜的自相关仪。

空间光延迟线-精密光学延迟线-光学延迟线-120ps ODL 产品结构图：

120ps ODL 技术参数：

• 空间光延迟线-精密光学延迟线-光学延迟线-120ps ODL 产品尺寸：130*154*191mm
• 行程：2cm
• 光线高度：66.7mm
• 指向稳定性：水平:<5mrad(可升级至<0.05mrad)
•                        竖直<1mrad(可升级至<0.05mrad)
• 响应时间：1ms
• 最大速度：40cm/s
• 精度：75nm
• 短期重复性：400nm
• 长期重复性：50ppm
• 光束间距：15mm
• 入射孔径：25mm
• 可选放大增益：1x,10x,100x,1000x
• 输入范围：-4V到+4V
• 噪声:30uV@10x增益
• 步进分辨率：150 nm (标称1 fs, 双通道)
• 活动范围：10 mm
• 位置非线性：<0.5%
• 控制回路带宽：1 kHZ
• 触发器：TTL输入，高态有效
• 帧同步输出：CMOS/TTL输出，高态有效
• 配套软件：LabView VI以及用于数字扫描和数据采集的应用程序

光学延迟线-可选配件：

中控回射器：由相互垂直的三面镜子构成，它的特点是无论入射光从哪个方向入射，回射光都与入射光平行

光学延迟线-光延迟线 ODL 函数曲线：

下图为模拟正弦波频率与光线延时的函数曲线。

干涉曲线强度图：

下图的干涉曲线强度图可间接反映出 空间光延迟线-精密光学延迟线-光学延迟线-120ps ODL 的稳定性。

空间光延迟线-精密光学延迟线-光学延迟线-120ps ODL最先出现在主动减振台-光谱辐射计-自相关仪-标准灯箱-固润光电。

FR103MC干涉自相关仪-FEMTOCHROME自相关仪 产品描述：

FR103MC干涉自相关仪-FEMTOCHROME自相关仪 是一种低成本、巴掌大小的双光子吸收（TPC）干涉自相关仪，用于双光子显微镜应用。FR-103MC是理想的OEM应用，适用于5fs到15ps范围内重复频率>100Hz的脉冲测量，具有高分辨率和高灵敏度，易于使用。在不影响光学准直的前提下，可以将光电传感器引入到激光器的光路中。FR-103TPM的NL光电传感器可以放置在双光子显微镜的任何位置，特别是样品的位置。可选的光纤适配器（/FA）使FR-103MC对准不受FC光纤耦合输入的影响。它的计算机数据采集(/CDA)选项提供了一个USB接口，用于在windows上显示和分析自相关数据。FR-103MC自相关仪可在任何输入脉冲重复率＞4Hz的情况下使用/SSO和/CDA选项。（标准版本适用于脉冲重复频率>500Hz的任何情况。）

工作原理：

当前超短脉冲脉宽测量常规方法主要是自相关法，它是利用非线性晶体通过自相关产生二次谐波SHG进行间接测量；或者利用某些材料的非线性吸收特性的所谓双光子效应进行测量。将待测脉冲分为强度相等的两束，让它们经过不同光程后，汇合于能够产生双光子荧光或二次谐波的物质上，两个波包的重叠程度决定了双光子吸收或二次谐波信号强度。改变两个脉冲的相对延迟时间，同时测量双光子吸收或二次谐波信号，可以获得二阶自相关函数，并由此推算出脉冲宽度。FR-103MC采用旋转平行反射镜组件。快速扫描，通过平行反射镜组件引入周期性的光学延迟。这种独特的机制可产生均匀且无错误的延迟。这样容易产生大延迟，且无色散干涉测量分辨率。旋转平行镜组件产生的延迟是时间的精确正弦函数。由于整个扫描范围都发生在小角度范围内，因此线性近似效果较好。原理图如下：

技术参数：

• 灵敏度：（P_avP_pk）_min=10^{- 4}W²
• 分辨率：1fs
• 扫描范围：>40ps
• 波长范围：200-5000 nm（>2200可定制）
• 干涉测量
• 极化不敏感(TPC)
• 自由空间/光纤耦合（/FA）·
• 计算机数据采集（/CDA）任何脉冲重复频率> 4Hz（w/CDA）
• 产品尺寸：102*83*51mm
• 垂直极化可为薄膜分束器提供更高的R/T比

可定制选项：

• 计算机数据采集选项（CDA） ：可以使用专用软件读取测试结果
• 慢扫描模式：反射镜匀速以2Hz的频率匀速转动,适用于>100kHz的脉冲测量
• 设置的迈克尔逊干涉仪的两个臂上的脉冲重叠时，反射镜的运动大大减慢(4个可选择的速度)。当两个脉冲超出重合范围后反射镜回复原来速度。
• 此模式适用于>500Hz的脉冲测量

下图是FR-103MC与电脑连接，在软件界面上读取的脉冲激光的宽度，客户可以通过选择脉冲形状修正测试结果，确保数据的准确性：

FR103MC干涉自相关仪-FEMTOCHROME自相关仪最先出现在主动减振台-光谱辐射计-自相关仪-标准灯箱-固润光电。

精密空间光延迟线-光学延迟线-光延迟线 ODL 是由Mesa Photonics生产的一款通过软件控制光路变化，实现空间光时延的装置,在太赫兹时域光谱技术( THz ＧTDS),光学相干断层成像技术( OCT),超快时间分辨率光谱技术等光学探测领域有广泛的应用.在典型的太赫兹( THz)时域光谱系统中, ODL装置通过步进电机带动微位移平台上的反射镜来实现光学延迟,由于微位移技术具有较高的可靠性且成本较低，这种方法被广泛地使用。价格实惠，但却出色地结合了高精度、高速度、光学稳定性和功能性。非常适合应用于泵浦探测，自相关测量，超短激光脉冲测量（干涉与强度方法）。先进的音圈技术使 光学延迟线-光延迟线 ODL具有37.5nm的精度。双向传输光程分辨率为1飞秒.响应时间只有1ms，但对直流都很稳定。我们1厘米量程的ODL干涉方面非常稳定（使用650nm激光器测试）.没有机械回程齿隙，没有回滞效应，没有步进电机的传动磨损，使用方便。

精密空间光延迟线 可以通过数字信号，模拟控制，或者两者结合。位置的数字和模拟控制允许它们无缝地集成到各种实验中，包括泵探头实验和自相关测量(干涉测量和强度测量方法)。模拟数据采集允许监测二次谐波或多光子荧光。两个16bit的数模转换器简化了数据采集。数据输入与输出允许主/次时钟计时。Windows独立的程序可使您时刻掌握运行状态。实际上，这两个系统都可以使用VideoFROGscan来构建自己扩展、定制的FROG系统。可选插件包括共光路干涉仪，用作显微镜的自相关仪。

产品结构图：

精密空间光延迟线 ODL技术参数：

• 产品尺寸：130*154*191mm
• 行程：1cm
• 光线高度：66.7mm
• 指向稳定性：水平:<5mrad(可升级至<0.05mrad)
•                        竖直<1mrad(可升级至<0.05mrad)
• 响应时间：1ms
• 最大速度：40cm/s
• 精度：37.5nm
• 短期重复性：200nm
• 长期重复性：50ppm
• 光束间距：15mm
• 入射孔径：25mm
• 可选放大增益：1x,10x,100x,1000x
• 输入范围：-4V到+4V
• 噪声:30uV@10x增益
• 步进分辨率：150 nm (标称1 fs, 双通道)
• 活动范围：10 mm
• 位置非线性：<0.5%
• 控制回路带宽：1 kHZ
• 触发器：TTL输入，高态有效
• 帧同步输出：CMOS/TTL输出，高态有效
• 配套软件：LabView VI以及用于数字扫描和数据采集的应用程序

可选配件：

中控回射器：由相互垂直的三面镜子构成，它的特点是无论入射光从哪个方向入射，回射光都与入射光平行

光学延迟线-光延迟线 ODL 函数曲线：

下图为模拟正弦波频率与光线延时的函数曲线。

干涉曲线强度图：

下图的干涉曲线强度图可间接反映出ODL的稳定性。

精密空间光延迟线-光学延迟线-光延迟线 ODL最先出现在主动减振台-光谱辐射计-自相关仪-标准灯箱-固润光电。

交叉超短脉冲测量仪-交叉关联超快激光脉宽测试仪-XFROG 产品描述：

频率分辨光学开关（FROG）是一种常用的脉冲测量系统。Mesa Photonics的  交叉超短脉冲测量仪-交叉关联超快激光脉宽测试仪-XFROG  与FROGscan产品具有相同的耐用性和多功能性，可用于IR、MIR和continua的测量，能满足用户所有的脉冲测量需求。但与FROGscan不同的是，X-FROGscan需要两个输入，一个是已知脉冲，另一个是待测脉冲。因为最终的系统设计非常依赖于已知脉冲（参考脉冲）和待测脉冲的特性，所以每个系统都是自定义配置。当波长范围450nm到近5000nm无法满足用户需求或用户的时间带宽积可能大于50时，在这种情况下，我们提供的X-FROG系统就是首选的超快激光脉冲测量解决方案，该系统使用FROGscan的特征脉冲与未知脉冲交叉关联，以测量更大范围的脉冲。配套软件VideoFROGScan，具有数据采集、处理和显示功能，是目前首屈一指的实时FROG脉冲测量软件。

工作原理：

FROG的基本方法是将待测脉冲经分束器分为两束，其中一束引入一个可调的时间延迟，然后再让两束光通过倍频晶体产生相互作用，产生倍频信号光。经光谱仪对信号光进行光谱展开后，计算出信号Esig ( t ,τ) ,对其求傅里叶变换得到频域信号Esig (ω, τ) , 然后用实验测得的I  FROG(ω,τ) 代替信号Esig (ω,τ) 的幅度得到新的Esig (ω,τ) ,经反傅里叶变换得到新的Esig ( t ,τ)应用一定的限定条件,由新的Esig ( t ,τ) 计算出新的E( t) 作为下一次迭代的初值。重复这个过程,直到FROG图形误差达到一个可以接受的值成为FROG迹线，并从FROG迹线中恢复脉冲的振幅和相位分布。

光路原理图：

技术参数（FROGscan，供参考）：

X-FROGscan的技术参数与FROGscan的参数相似：

• 波长范围：450-2000nm(可定制其他波长)
• 脉宽范围：12fs-＞20ps
• 测试速度：>2Hz
• 时间带宽积：>50
• 动态范围：75dB
• 时域范围：30ps
• 时域分辨率：2fs
• 光谱分辨率：0.2-1nm（可定制0.05-1nm）
• 延时增量：1fs
• 强度精度：2%
• 相位精度：0.01 rad
• 实时灵敏度：4 W²
• 平均灵敏度：0.1W²（可定制0.01W²）
• 实时灵敏度：4W²
• 输入光斑尺寸：φ2-4mm
• 输入偏振方向：水平
• 采集速度：> 2 Hz (64 x 64 grid)
• 测量所需光谱：网格宽度
• 软件应用：配套VideoFROGscan

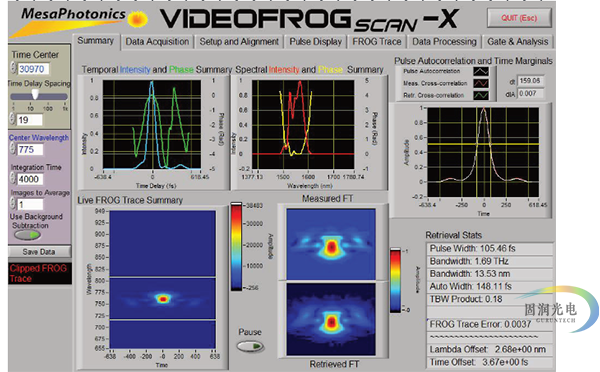

交叉超短脉冲测量仪-交叉关联超快激光脉宽测试仪-XFROG 超短脉冲激光测试结果界面：

下图中可以轻松读取待测激光的脉宽，脉冲形状和光谱信息。

交叉超短脉冲测量仪-交叉关联超快激光脉宽测试仪-XFROG最先出现在主动减振台-光谱辐射计-自相关仪-标准灯箱-固润光电。

瞬态测量光谱仪-时间拉伸光谱仪-超快时间拉伸光谱仪 产品描述：

实时 瞬态测量光谱仪-时间拉伸光谱仪-超快时间拉伸光谱仪 ，能够以高达10亿帧/秒的帧速率捕获单次事件，比第二快的光谱仪至少快1000倍。利用时间拉伸色散傅里叶变换实现了COMET的实时功能。COMET I可以捕获大数据集，以高精度地揭示光学动力学和罕见事件，是目前最具性价比的时间拉伸光谱仪解决方案。其配有先进的软件工具，能够实时捕获、处理、分析和可视化这些超快检测仪器产生的大数据。

COMET I 采用新技术实时测量单次光谱，并可显示绝对波长信息。传统的时间拉伸系统只能显示相对波长信息。

COMET I 允许用户完全控制数字转换器，并使用以太网、WIFI或GPIB端口与其通信，进行高速数据传输。这种自动化的捕获、处理和可视化工具使复杂事件的研究变得非常方便快捷。

COMET I 得益于我们的专利技术，可以进行前所未有的可变帧速率光谱测量，从0.01帧/秒到十亿帧/秒，允许用户以不同速度研究复杂事件。

Tachyonics 团队拥有超过10年的时间拉伸系统设计经验，COMET I组件都是从顶级品牌中挑选出来的，专为高性能和高灵敏度而设计。

COMET 作为其他仪器性能助推器的应用：

软件：

COMET 光谱仪配有强大的软件，可以实时捕获大型数据集并进行先进的信号处理。它适用于Mac OS和Windows等主要操作系统。软件分析功能包括先进的同步工具，二维和三维光谱瞬态可视化，瞬态光谱，光谱持久性演化，光谱统计，和各种数学操作。

技术参数：

光电性能 (Tamb = 25 °C, 除非另有说明)

• 波长范围：650 nm–1000 nm & 1000 nm–1650 nm
• 光谱宽度 ：< 650 nm
• 光谱分辨率： >10 pm, 2 个分辨率
• 绝对波长信息：是
• 采集帧速：从0.01帧/秒到10亿帧/秒（用户设置）
• 时间范围：<300 ps, 2 个设置
• 时间分辨率： >15 fs, 2 个设置
• 脉冲复杂度： TBWP < 20,000, 2 个设置
• 光输入灵敏度：50 μW
• 最大光输入：10 mW
• 输入功率指示器：否
• 触摸屏显示器：否
• WIFI 热点,无线通讯：否
• 强度精度：3%
• 输入偏振态：无要求
• 输入光纤类型：单模光纤
• 光纤接头类型：FC/APC
• 电源 ：90 -270 VAC, 50/60 Hz
• 尺寸 (WxHxD) 和重量：14.33”x5.79”x13.03”, 10 lbs.

瞬态测量光谱仪-时间拉伸光谱仪-超快时间拉伸光谱仪 应用示例：

1）在 20 μs内以2500万帧/秒的速度捕获Q开关事件中的500个单次光谱。

2）以每秒9080万帧的速度捕获20000个导通瞬态的单次光谱，钛蓝宝石激光。

3）COMET光谱仪捕捉到的在开启过程中超连续谱激光的光谱演化。

瞬态测量光谱仪-时间拉伸光谱仪-超快时间拉伸光谱仪最先出现在主动减振台-光谱辐射计-自相关仪-标准灯箱-固润光电。

大功率超短脉冲自相关仪-Femtochrome-FR103HP 产品描述：

大功率超短脉冲自相关仪-Femtochrome-FR103HP 是一款无色散，实时NL晶体非共线自相关仪，用于测量超短激光脉冲的脉冲宽度，即插即用，可以轻松实现最大5um的波长测试。它是一款低成本、紧凑型的设备，适用于亚皮秒级的中/高功率锁模激光器（Pav>5mW）。它的扫描范围大于60ps（适用于10fs-15ps范围内的脉冲宽度），覆盖广泛的波长范围，具有易于更换的插入式探测器模块。对于小于5fs的脉冲宽度，FR-103HP中的色散可以忽略不计。使用高反射金属涂层光学器件（唯一的透射元件是超薄（<1um）的薄膜分束器），可获得接近1fs（仅受限于NL晶体厚度）的超高分辨率。

标准的FR-103HP提供了“实时”脉冲宽度监测功能，重复率降至1kHz。低重复频率激光器的脉冲宽度通过/CDA选项在PC显示器上进行监控和分析。光纤耦合激光器可以使用/FA选项输入，提供无对准操作。标准的非共线结构，导致无背景的高动态范围的自相关，可以很容易地改变为条纹分辨操作与干涉选项（/IO）。使用/CC选项可以很容易地获得两个同步波束的互相关。

工作原理：

当前超短脉冲脉宽测量常规方法主要是自相关法，它是利用非线性晶体通过自相关产生二次谐波SHG进行间接测量；或者利用某些材料的非线性吸收特性的所谓双光子效应进行测量。将待测脉冲分为强度相等的两束，让它们经过不同光程后，汇合于能够产生双光子荧光或二次谐波的物质上，两个波包的重叠程度决定了双光子吸收或二次谐波信号强度。改变两个脉冲的相对延迟时间，同时测量双光子吸收或二次谐波信号，可以获得二阶自相关函数，并由此推算出脉冲宽度。FR-103HP采用旋转平行反射镜组件。快速扫描，通过平行反射镜组件引入周期性的光学延迟。这种独特的机制可产生均匀且无错误的延迟。这样容易产生大延迟，且无色散干涉测量分辨率。旋转平行镜组件产生的延迟是时间的精确正弦函数。由于整个扫描范围都发生在小角度范围内，因此线性近似效果较好。原理图如下：

技术参数：

• 分辨率：~1fs
• 最小脉宽：＜5fs
• 扫描范围：>70ps
• 灵敏度：（P_avP_pk）_min=10^{- 2}W²w/PMT ，10^-2W²(w/PD)
• 波长范围：410-5000nm（1.8um-5um可定制）
• 最大脉冲宽度：~ 30ps
• 无干涉/无背景，非共线SHG
• 任何重复率> 4Hz（w / CDA）

可定制选项：

• 激光输入方式：光纤耦合/自由空间
• 非线性晶体：BBO(400-600nm), KDP(510-1100nm), IR(850-5000nm)
• 计算机数据采集选项（CDA） ：可以使用专用软件读取测试结果
• 慢扫描模式：反射镜匀速以2Hz的频率匀速转动,适用于>100kHz的脉冲测量
• 当设置的迈克尔逊干涉仪的两个臂上的脉冲重叠时反射镜的运动大大减慢(4个可选择的速度)。当两个脉冲超出重合范围后反射镜回复原来速度。
• 此模式适用于>500Hz的脉冲测量

下图是FR-103HP与电脑连接，在软件界面上读取的脉冲激光的宽度，客户可以通过选择脉冲形状修正测试结果，确保数据的准确性：

大功率超短脉冲自相关仪-Femtochrome-FR103HP最先出现在主动减振台-光谱辐射计-自相关仪-标准灯箱-固润光电。

超快激光成像光谱仪-激光脉冲空间啁啾测量仪-超快激光光束成像仪 产品描述：

Mesa Photonics研发生产的 超快激光成像光谱仪-激光脉冲空间啁啾测量仪-超快激光光束成像仪 提供了一种简单的方法来测量空间啁啾和角度空间啁啾(使用两个).与时域脉冲测量相结合，可提供激光系统的全脉冲前倾角和空间啁啾。由于网络连接，成像光谱仪可以放置在您的超快激光系统中的任何位置进行远程监控。使用已知间隔距离的两个成像光谱仪也可以测量角空间啁啾。结合FROGscan脉冲测试系统可以全面测量空间啁啾和脉冲前倾角。TCP/IP网络接口允许远程监控光束参数。由于该成像光谱仪系统是线性的，并且不使用非线性光学元件，因此只需要很小的功率就可以实现对光束参数的实时监测。软件与脉冲测量相结合，提供全空间啁啾和脉冲前倾角参数。

超快激光成像光谱仪-激光脉冲空间啁啾测量仪-超快激光光束成像仪 成像效果图：

超快激光成像光谱仪-激光脉冲空间啁啾测量仪-超快激光光束成像仪最先出现在主动减振台-光谱辐射计-自相关仪-标准灯箱-固润光电。

频率分辨光学开关（FROG）是一种常用的脉冲测量系统。 快扫超短脉冲测量仪-快速频率分辨光学开关-FROGscanUltra  精度高，功能齐全，适应性强，且易于使用，可满足您的所有脉冲测量需求。跟标准FROGscan一样，FROGscan Ultra可以轻松地测量高度复杂的脉冲，但提供更宽的波长范围，更高的分辨率和高达75dB的动态范围。无论是调整激光系统或测量形状脉冲，FROGscan Ultra都是首选的脉冲测量系统。系统采用高精确，高速度的机械光学延迟，比其它光延迟线至少快10倍，高于同类产品的动态范围和分辨率，可测量高度规整脉冲和高阶相位畸变。此外，还可以通过灵活更换SHG晶体和光谱仪测量不同范围的波长和脉冲。根据需要测量的最短脉冲（<5fs或10fs），可选择两种不同的FROGscan Ultra型号。

我们的FROGscan系统还可以完成其他FROG设备无法完成的测量，比如，测量一个10fs的激光脉冲啁啾超过10ps。任何使用SHG晶体作为色散元件的系统都不能处理脉冲长度和带宽的组合。但FROGscan却能轻易完成这样的测量。配套软件VideoFROGScan，采用专利PCGP算法还原脉冲，包含所有实时脉冲测量和分析所需的特性。

工作原理：

FROG的基本方法是将待测脉冲经分束器分为两束，其中一束引入一个可调的时间延迟，然后再让两束光通过倍频晶体产生相互作用，产生倍频信号光。经光谱仪对信号光进行光谱展开后，计算出信号Esig ( t ,τ) ,对其求傅里叶变换得到频域信号Esig (ω, τ) , 然后用实验测得的I  FROG(ω,τ) 代替信号Esig (ω,τ) 的幅度得到新的Esig (ω,τ) ,经反傅里叶变换得到新的Esig ( t ,τ)应用一定的限定条件,由新的Esig ( t ,τ) 计算出新的E( t) 作为下一次迭代的初值。重复这个过程,直到FROG图形误差达到一个可以接受的值成为FROG迹线，并从FROG迹线中恢复脉冲的振幅和相位分布。

FROG系统组件&光路原理图：

技术参数：

• 环境参数
• 操作温度：+10°C to +40°C
• 储存温度：-30°C to +70°C
• 空气湿度：95%，无冷凝

产品参数：

• 产品尺寸：30cmx30cm
• 脉宽范围：5fs-＞10ps
• 波长范围：450-4500nm(可定制其他波长)
• 时域范围：30ps
• 时域分辨率：2fs
• 延时增量：1fs
• 光谱分辨率：0.05nm-1nm
• 光谱范围：100nm-600nm
• 脉冲复杂度：TBWP＞50
• 强度精度：2%
• 相位精度：0.01 rad
• 实时灵敏度：4 W²
• 平均灵敏度：0.01W²
• 输入光斑尺寸：φ2-4mm
• 偏振方向：水平
• 采集速度：> 2 Hz (64 x 64 grid)
• 测量所需光谱：网格宽度
• 软件应用：配套VideoFROGscan

快扫超短脉冲测量仪-快速频率分辨光学开关-FROGscanUltra 测试结果界面：

下图中可以轻松读取待测激光的脉宽，脉冲形状和光谱信息。

快扫超短脉冲测量仪-快速频率分辨光学开关-FROGscanUltra最先出现在主动减振台-光谱辐射计-自相关仪-标准灯箱-固润光电。

FR103TPM自相关仪-FEMTOCHROME-紧凑型自相关仪 产品描述：

FR103TPM自相关仪-FEMTOCHROME-紧凑型自相关仪 是一款高分辨率、紧凑的自相关仪，适用于双光子显微镜应用，为双光子显微镜应用提供了高分辨率的脉宽监视。在不影响光学准直的前提下，可以将光电传感器引入到激光器的光路中。FR-103TPM的NL光电传感器可以放置在双光子显微镜的任何位置，特别是样品的位置。它的计算机数据采集(/CDA)选项提供了一个USB接口，用于在windows上显示和分析自相关数据。标准FR-103TPM可支持任意>500Hz的输入脉冲。(可通过增加/SSO和/CDA选项扩展到任何> 4Hz重复频率的脉冲。)

在FR-103TPM中，脉冲宽度小于5fs时，色散可以忽略不计。使用高反射金属涂层光学器件（唯一的透射元件是超薄（<1um）的薄膜分束器），可获得接近1fs（仅受限于NL晶体厚度）的超高分辨率。

工作原理：

当前超短脉冲脉宽测量常规方法主要是自相关法，它是利用非线性晶体通过自相关产生二次谐波SHG进行间接测量；或者利用某些材料的非线性吸收特性的所谓双光子效应进行测量。将待测脉冲分为强度相等的两束，让它们经过不同光程后，汇合于能够产生双光子荧光或二次谐波的物质上，两个波包的重叠程度决定了双光子吸收或二次谐波信号强度。改变两个脉冲的相对延迟时间，同时测量双光子吸收或二次谐波信号，可以获得二阶自相关函数，并由此推算出脉冲宽度。

FR-103TPM采用旋转平行反射镜组件。快速扫描，通过平行反射镜组件引入周期性的光学延迟。这种独特的机制可产生均匀且无错误的延迟。这样容易产生大延迟，且无色散干涉测量分辨率。旋转平行镜组件产生的延迟是时间的精确正弦函数。由于整个扫描范围都发生在小角度范围内，因此线性近似效果较好。原理图如下：

技术参数：

• 产品尺寸：114*83*95mm
• 最小脉冲宽度：<10fs
• 灵敏度（PavPpk）min：10- 4W2
• 分辨率：1fs
• 扫描范围：>70ps
• 波长范围：700-2200nm
• 干涉测量
• 极化不敏感(TPC)
• 计算机数据采集（/CDA）
• 任何脉冲重复频率> 4Hz（w/CDA）
• 产品尺寸：102*83*51mm
• 垂直极化可为薄膜分束器提供更高的R/T比

可定制选项：

• 非线性光电传感器：/700（700-1200nm），/1200（1200-2200nm）
• 计算机数据采集选项（CDA） ：可以使用专用软件读取测试结果
• 慢扫描模式：1反射镜匀速以2Hz的频率匀速转动,适用于>100kHz的脉冲测量
• 当设置的迈克尔逊干涉仪的两个臂上的脉冲重叠时，反射镜的运动大大减慢(4个可选择的速度)。当两个脉冲超出重合范围后反射镜回复原来速度。
• 此模式适用于>500Hz的脉冲测量

下图是FR-103TPM与电脑连接，在软件界面上读取的脉冲激光的宽度，客户可以通过选择脉冲形状修正测试结果，确保数据的准确性：

FR103TPM自相关仪-FEMTOCHROME-紧凑型自相关仪最先出现在主动减振台-光谱辐射计-自相关仪-标准灯箱-固润光电。

自相关仪-超短脉冲的测量工具-超短脉宽测量系统 产品描述：

自相关仪-超短脉冲的测量工具-超短脉宽测量系统 脉冲宽度是脉冲激光器的重要性能指标，利用自相关仪可以测量皮秒和量级的的脉冲宽度.Mesa Photonics的双光子吸收型自相关仪是为那些不需要FROG系统测试复杂脉冲的特征的人员设计的.这款自相关仪是完全独立的，它将数据采集和软件集成在一个易于使用的软件包中.可以测量一个啁啾到几皮秒的短脉冲，并实时测量短至12fs的脉冲.此外，这台设备是在我们的FROG系统的基础上建立的，如果用户有需要，可以将它升级为一个完整的FROG系统。系统的延时光路精度可达1fs.它通过内置的USB端口与电脑连接，更新率高达4Hz，传输速率为200Hz,并使用软件控制.18位数据采集的附加动态范围允许测量高度结构化的脉冲和高动态范围.此外它还支持全自动操作、外触发步进、模拟控制等多种操作模式.

无论是调整激光系统或测量形状脉冲，这款自相关仪都是是您的理想选择。像FROGscan生产线一样，它配备了可选的对准相机和软件控制的晶体倾斜。如果需要一个新的波长，只需更换动态晶体座上的晶体。使用与FROGscan相同的高品质音圈、高速高精度光学延迟线。可选的校准相机使系统的校准过程非常迅速。可提供不同的探测器，包括硅和InGaAs光电二极管和用于高灵敏度的硅光电倍增管。如果您将来需要进行FROG测量，只需更换探测器并使用我们的VideoFROGscan软件，系统就可以升级到FROGscan。

工作原理：

当前超短脉冲脉宽测量常规方法主要是自相关法，它是利用非线性晶体通过自相关产生二次谐波SHG进行间接测量；或者利用某些材料的非线性吸收特性的所谓双光子效应进行测量。将待测脉冲分为强度相等的两束，让它们经过不同光程后，汇合于能够产生双光子荧光或二次谐波的物质上，两个波包的重叠程度决定了双光子吸收或二次谐波信号强度。改变两个脉冲的相对延迟时间，同时测量双光子吸收或二次谐波信号，可以获得二阶自相关函数，并由此推算出脉冲宽度。目前用于飞秒、皮秒脉冲测量分析仪器，主要有自相关仪、基于干涉自相关测量法上发展起来的频率分辨光学开关法的FROG和基于自参考光谱相位相干电场重构法的SPIDER。

自相关仪只能给出脉宽，不能得到脉冲的相位，脉冲形状和光谱等信息，因而目前飞秒脉冲测量分析的主流方法是FROG和SPIDER。FROG的基本方法是将待测脉冲经分束器分为两束，其中一束引入一个可调的时间延迟，然后再让两束光通过倍频晶体产生相互作用，经光谱仪进行光谱展开后，用CCD进行测量，得到相互作用的光强随频率和时间延迟变化的空间图形，成为FROG迹线，利用脉冲迭代算法从FROG迹线中恢复脉冲的振幅和相位分布。SPIDER最大的优点是不需要迭代计算。只需要一般的傅里叶变换，因此计算速度可达到每秒20次以上。

自相关仪-超短脉冲的测量工具-超短脉宽测量系统 技术参数：

• 光谱范围：700-1350nm, 1200-2100nm
• 脉冲范围：<15s-12ps
• 测量精度：1fs
• 时域范围：30ps
• 时域分辨率：2fs
• 平均灵敏度：0.1W²
• 实时灵敏度：1W²
• 输入光斑尺寸：φ2-4mm
• 采集速度：200points/s
• 输入偏振方向：水平

自相关仪-超短脉冲的测量工具-超短脉宽测量系统升级选项：

• FROGscan
• FROG Scan Ultra

脉冲宽度界面：

下图为经软件计算后得出的脉冲宽度界面。
