太赫兹返波管-太赫兹波回波振荡器-太赫兹波源 产品描述：

太赫兹返波管-太赫兹波回波振荡器-太赫兹波源 俗称返波管，是一种经典的太赫兹源。它是一种利用电子注与慢波线中的返波相互作用产生震荡的微波电子管。目前只有BWO在0.1Hz以上具有宽带调谐和大功率输出的能力。因此可应用于低噪声外差接收机的本振，在低背景的射电天文观测，彗星、地球及其他行星大气层的遥感，通过对一些重要的物质分子进行高分辨率的观察来理解银河系及其附近的河外星系媒介的结构及其演化。

Microtech QS2 BWO太赫兹回波振荡器，有多种型号可选，它们可以在不同的频谱范围内调谐。运行QS2 BWO系统需要使用VR3高压电源。该电源提供高达3kV的电压和非常低的线纹波。该电源还可以选择添加一个小的调制电压来扩大谱线，以帮助防止光路中的驻波。此外，通过使用Microtech的DAU控制设备（用于控制BWO系统），大大提高了QS2系统的使用。该数据采集装置（DAU）控制电源电压，允许用户控制系统的频率输出。它还包括一个用于THz探测器的接口，一个大口径斩波器，以及可以用来分析频谱以计算材料介电常数的软件。

BWO输出频谱曲线：

技术参数：

注意：QS2-180型BOW需搭配Microtech太赫兹电源VR-3M使用。

附加配件：

太赫兹返波管-太赫兹波回波振荡器-太赫兹波源最先出现在主动减振台-光谱辐射计-自相关仪-标准灯箱-固润光电。

TeraTune ®是一款可调谐太赫兹源-宽调谐窄带太赫兹源 ，调谐范围从1.5 THz到20 THz，带宽小于100 GHz。该产品基于脉冲泵浦激光器（重复频率50 Hz至200 Hz）和光学参量振荡器(OPO)实现太赫兹输出，其中一个波长通过特殊设计进行电子调谐，使带宽保持在100 GHz以下。此波长是经过校准的，并且通过计算机进行太赫兹差频计算（可调谐范围1-20 THz)。太赫兹辐射是泵浦光在新型有机非线性光学晶体DSTMS中通过混频产生的，可实现高效率的太赫兹转换。TeraTune®还包括用于产生THz波的所有光学，机械和电子组件。TeraTune®太赫兹源可在1-20Thz太赫兹频带范围内调谐，输出THz脉冲带宽＜100GHz，平均THz功率为1 - 10μW，THz脉冲能量为10 - 100nj，结构紧凑，便于安装，非常适用于太赫兹光谱系统、安全检查、纳米技术以及材料科学等应用方面的研究。

Rainbow Photonics附属于苏黎世联邦理工学院非线性光学实验室，于1997年成立。公司基于非线性有机晶体产生和探测THz，研发出了一系列新颖的THz光谱仪产品，频谱范围覆盖了光导天线不能达到的高频区域。

左一：TeraTune®（泵浦激光器，OPO：光学参量振荡器和THz差频发生器，尺寸：900x500x180 mm³)

右一：激光器电源（尺寸：300x450x450mm³)

产品原理图：

技术参数：

• 输出频率：1-20THz
• 脉冲带宽：<100GHz
• 重复频率：100Hz
• 平均功率：1-10uW
• 单脉冲能量：10-100nJ
• 偏振：线性偏振

OPO：光学参量振荡器参数

• 调谐范围：1330-1480nm
• 线宽：<100GHz
• 重复频率：100Hz
• 脉冲长度：7-10ns
• 脉冲能量：>10mJ
• 峰值功率：>1.4mW

Nd:YAG泵浦源100-Hz参数

• 脉冲长度：10ns
• 脉冲能量：>120mJ(@532nm)
• 散度：0.5mrad
• 光束质量：M²<2
• 能量稳定性：<1%
• 光束直径：φ5mm
• 线宽：90MHz
• 功耗：<2.5kW

频谱图：

1、DSTMS晶体中的差频相位匹配产生THz波：

2、OPO中的最大差频：

3、OPO中的最小差频：

可调谐太赫兹源-宽调谐窄带太赫兹源-TeraTune最先出现在主动减振台-光谱辐射计-自相关仪-标准灯箱-固润光电。

Microtech的XRS Compact是一款 Microtech小型X射线源-x射线源-X射线发生器 ，专为XRF和XRD应用以及OEM和工业应用的高分辨率成像而设计。这种高便携式微焦点x射线源具有同时激发x射线荧光和光致发光的先进技术，并采用金刚石衬底使x射线束可见。这种设计使得工作环境更安全，也更容易调整设备。Microtech XRS Compact x射线源的设计，非常适合各种XRF和XRD应用和X射线成像，包括：

• 化学元素成分的局部X射线荧光分析，包括化学元素绘图
• 使用单色和偏振光进行高灵敏度荧光分析
• X射线显微镜
• X射线断层摄影术
• X衍射分析
• 检测设备测试

产品特点：

• 外形小巧便携
• 具有光致发光和x射线荧光性能
• 小至10 um的光斑尺寸
• 连续功率额定值9-20W
• 多靶材料Cu、Mo、AG、W
• 高压范围10-40kV

应用范围：

Microtech的X射线源，非常适合各种XRF和XRD应用和X射线成像，包括：

• 化学元素成分的局部X射线荧光分析，包括化学元素绘图
• 使用单色和偏振光进行高灵敏度荧光分析
• X射线显微镜
• X射线断层摄影术
• X衍射分析
• 检测设备测试

技术参数：

• 高压范围：5 - 40 kV; 0.1 kV step
• 管电流：0 - 250 μA
• 连续输出功率：可达10W
• 焦点尺寸：小至15 μm
• 焦点到物体距离：低至0.25mm
• 靶材料：Cu，Mo，Ag
• 辐射范围：可达110°
• 窗口材料：硅石、金刚石(多晶、单晶)
• 窗口厚度：200 μm, 70-300 μm
• 输入电压：24V
• 冷却方式：强制通风
• 流量控制：门控，超高速电子快门
• 尺寸（LxHxW)：120x80x53mm

Microtech小型X射线源-x射线源-X射线发生器 产品展示/案例：

1、光活化单晶金刚石的x射线发光

2、通过金刚石窗口的光辐射照射样品

3、XRS Compact非常适合与聚焦和准直的多毛细管光学元件和反射镜搭配使用。

Microtech小型X射线源-x射线源-X射线发生器最先出现在主动减振台-光谱辐射计-自相关仪-标准灯箱-固润光电。

太赫兹光源BWO-太赫兹BWO-太赫兹信号源 俗称返波管，是一种经典的太赫兹源。它是一种利用电子注与慢波线中的返波相互作用产生震荡的微波电子管。目前只有Microtech BWO在0.1Hz以上具有宽带调谐和大功率输出的能力。因此可应用于低噪声外差接收机的本振，在低背景的射电天文观测，彗星、地球及其他行星大气层的遥感，通过对一些重要的物质分子进行高分辨率的观察来理解银河系及其附近的河外星系媒介的结构及其演化。

Microtech QS1-260系列太赫兹源是从160GHz开始，最高频率可达2100GHz。在该系列中基频最高功率可达50mW，适用于透射、反射及成像等应用。该系统提供多种不同型号，它们可以在不同的光谱范围内调谐。QS1-260 BWO可以预组装到MS-0.6磁性系统中。此外，QS1-260系统的运行还需要高压电源，如VR-6M以及一个水冷系统。

BWO输出频谱曲线:

技术参数：

注意：QS1-260型BOW需搭配Microtech太赫兹电源VR-6M、BWO水冷系统和MS-X.X磁体使用。

必选配件：

BWO电源VR-6M：

• 产品尺寸：10”x20”x20
• 输入电压：115-230V 50/60Hz
• 输出电压：0-6000V@0-50mA
• 最大DC电流：2.75A
• 牵引电流：500W

BWO磁体 MS-0.6：

• 产品尺寸：7”x7”x7”
• 产品重量：13.6kg
• 磁场强度：0.6T

BWO水冷系统MCS20：

• 产品尺寸：17.3”x15.1”x13.3”
• 产品重量：15.9kg
• 输入电压：110-220V 50/60Hz
• 水容量：2.8L
• 制冷功率：1300W

太赫兹光源BWO-太赫兹BWO-太赫兹信号源最先出现在主动减振台-光谱辐射计-自相关仪-标准灯箱-固润光电。

太赫兹参量振荡器-太赫兹波参量振荡器-TPO 产品描述：

Microtech 太赫兹参量振荡器-太赫兹波参量振荡器-TPO 建立在超快光纤激光器泵浦的光学参量振荡器(OPO)内准相位匹配的差频产生的基础上。主要用于太赫兹成像、太赫兹光谱学、Pump-Probe 实验及非线性光学等应用。Microtech TPO太赫兹参量振荡器能够产生80MHz的重复频率,6-10 ps 的太赫兹脉冲，可提供高达1mW的平均功率和1.5 W的峰值功率。中心频率为0.85或1.5 THz，频谱宽度为100 GHz，完全适合大气传输窗口，使这些源成为THz成像应用的理想选择。非常高的峰值功率使TPO适合于采用非线性效应的成像系统，而足够的平均功率也使其适用于热探测器阵列成像。

TPO太赫兹参量振荡器是太赫兹上转换成像的理想源：

• THz和IR辐射的同步脉冲。
• 高重复率使上转换信号具有较高的平均功率，可通过CCD或CMOS相机轻松检测到。
• 窄带脉冲产生频谱分离的上转换信号，可通过彩色滤波器将其与强泵浦光隔离。
• 短脉冲有效地驱动了非线性上转换过程

太赫兹非线性成像原理：

下面的实验图显示了THz非线性成像装置。

图1所示。实验图显示了THz非线性成像装置。太赫兹辐射入射到一个物体上(红色的“物体”光束)，然后聚焦到一个位于傅里叶变换平面上的非线性晶体中。1064nm处的红外光与晶体中的太赫兹光重叠，将太赫兹图像的空间频率上转换到中红外。镜头用于对上转换光进行逆变换，在CCD或CMOS相机上形成图像。偏振器和长通滤波器用于去除残留的1064 nm光，只留下1070 nm处的上转换光。

TPO输出频谱图：

技术参数：

型号：TPO-1500 HP

• 中心频率：1.5THz
• 光谱宽度：<200GHz
• 持续时间：8±2ps
• 平均功率：1mW
• 峰值功率：1.5W

太赫兹参量振荡器-太赫兹波参量振荡器-TPO 应用示例：

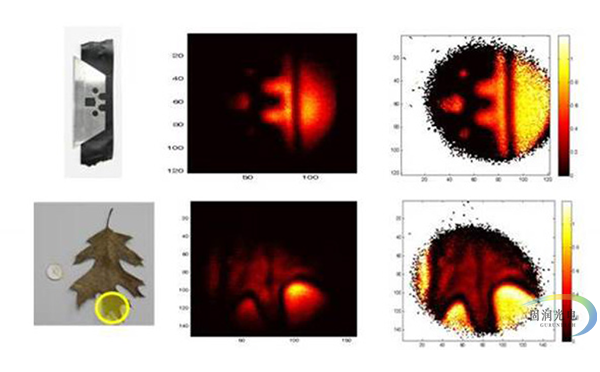

TPO作为太赫兹源的成像效果：

太赫兹参量振荡器-太赫兹波参量振荡器-TPO最先出现在主动减振台-光谱辐射计-自相关仪-标准灯箱-固润光电。

Microtech 太赫兹热释电探测器-热释电太赫兹功率计-太赫兹功率计 是利用热释电材料的自发极化强度随温度变化的效应制成的热敏型探测器。Microtech基于 LiTa03 晶体开发的热释电THz探测器，专门设计用于调制在毫米或者亚毫米波长范围内的电磁辐射。在方波调制辐射中，探测器锯齿信号电压是和辐射的强度成正比。探测器输入端装有黑色滤光片，用于去除可见光和红外区域的杂散光。探测器配有标准BNC连接器。热释电探测器的光谱范围为o-1.5 THz(带黑色滤光片)或近红外(不带滤光片)。与高莱探测器相比，太赫兹热释电探测器提供较低的响应率，但有一个更快的响应时间。它通过电池供电，便于使用与携带，具有高灵敏度、高动态范围及较广的探测范围等优点。此外，热释电探测器具有结构简单、成本低、室温可工作和探测频带宽的性能，可以很好地用于被动成像等领域。

工作原理：

热释电太赫兹探测器就是通过晶体的热释电效应来探测太赫兹辐射的，所以其材料主要是具有热释电性的晶体。如图所示，当太赫兹辐射到这类晶体上时，会引起晶体温度的变化，这个温度变化会导致晶体内部的载流子分布发生变化，从而在晶体两端形成一个电势差。电势差的变化情况不同，对应不同能量的太赫兹辐射。然而由于这种热释电效应产生的电势差是由于晶体温度差所引起的，当晶体的温度重新平衡以后，这个温度差就不再存在，电势差也随即消失，所以热释电太赫兹探测器只能探测被调制的太赫兹辐射或是脉冲太赫兹辐射。虽然这种热释电特性使其探测具有一定的局限性，并且灵敏度不高，但是热释电探测器具有结构简单、成本低、室温可工作和探测频带宽的性能，可以很好地用于被动成像等领域。

太赫兹热释电探测器-热释电太赫兹功率计-太赫兹功率计  技术参数：

• 产品尺寸：135*40*30mm
• 工作电压：2*1.5V（2节AA干电池）
• 工作电流：0.14mA
• 电池寿命：>10000小时
• 光谱范围：0.02-3THz
• 响应度：1000V/W
• 动态范围：1uW-10mW
• 最佳调制频率：5-30Hz
• 噪声等级：1.0mV

典型响应曲线：

太赫兹热释电探测器-热释电太赫兹功率计-太赫兹功率计最先出现在主动减振台-光谱辐射计-自相关仪-标准灯箱-固润光电。

太赫兹回波振荡器-可调谐太赫兹源BWO-太赫兹发生器 俗称返波管，是一种经典的太赫兹源。它是一种利用电子注与慢波线中的返波相互作用产生震荡的微波电子管。目前只有BWO在0.1Hz以上具有宽带调谐和大功率输出的能力。因此可应用于低噪声外差接收机的本振，在低背景的射电天文观测，彗星、地球及其他行星大气层的遥感，通过对一些重要的物质分子进行高分辨率的观察来理解银河系及其附近的河外星系媒介的结构及其演化。

Microtech QS1-370是一种中频信号源，可与倍频器相结合使用，实现1 THz以上的实用范围。它可以在300 GHz范围内提供比同系列其他任何源更多的功率。该系统提供多种不同型号，它们可以在不同的光谱范围内调谐。该装置可针对上述不同范围进行快速配置，这使得它成为广泛研究和工业应用中太赫兹源的绝佳选择。QS1-370 BWO可以预组装到MS-0.6磁性系统中，也可以与Microtech提供的任何其他MS-X.X系统一起使用。QS1-370的运行还需要高压电源，如VR-6M以及一个水冷系统。电源还可以选择添加一个较小的调制电压以扩宽光谱线，从而有助于防止光学装置中出现驻波。此外，通过使用Microtech的DAU控制设备，大大提高了QS1系统的使用。

太赫兹回波振荡器-可调谐太赫兹源BWO-太赫兹发生器 BWO输出频谱曲线：

技术参数：

注意：QS1-370型BOW需搭配Microtech太赫兹电源VR-6M、BWO水冷系统和MS-X.X磁体使用。

必选配件：

BWO电源VR-6M：

• 产品尺寸：10”x20”x20”
• 输入电压：115-230V 50/60Hz
• 输出电压：0-6000V@0-50mA
• 最大DC电流：2.75A
• 牵引电流：500W

BWO磁体 MS-0.7（For QS1-370)：

• 产品尺寸：9”x9”x9”
• 产品重量：60 lbs
• 磁场强度：0.7 T

BWO磁体 MS-1.3（For QS1型号)：

• 产品尺寸：12”x12”x12”
• 产品重量：110 lbs
• 磁场强度：1.3 T



BWO水冷系统MCS20：

• 产品尺寸：17.3”x15.1”x13.3”
• 产品重量：15.9kg
• 输入电压：110-220V 50/60Hz
• 水容量：2.8L
• 制冷功率：1300W
