On trak位置传感放大器-OT301多功能位置传感放大器  是一种高性能、低成本的光学位置感应专用仪器。它提供了最简单、最精确的方法来处理市场上任何位置探测器（PSD）的电流输出。OT-301是即插即用系统，免去了设计和构建自定义放大解决方案的麻烦，提供更大的便利性和更高的效率。从激光束对准，到光束定心，再到镜面稳定，OT-301是一维和二维绝对光学定位或精确定心和归零的理想选择。从双边、四边、单轴（一维）、象限和双轴（二维）PSD中读取X-Y位置输出和SUM输出。四个跨阻抗放大器信道和精密信号处理电子设备提供了精密公差角度、表面均匀性、平面度、平行度和直线度测量所需的性能。

X，Y模拟输出与光束位置成正比

位置探测器产生的光电流由四通道放大器系统使用位置感测算法进行处理。X和Y模拟输出与光束位置成正比，与光束强度的变化无关。

六个增益设置：0.1μA至1.5 mA

六个增益设置可适应从0.1μA至1.5 mA的输入电流范围，并具有高达15 kHz的频率响应。方便的零调整使您可以将零电子方式移动到PSD上的相对位置。CAL调整允许校准到绝对位置。

前面板：

On trak位置传感放大器-OT301多功能PSD位置传感放大器 后面板：

产品特点：

• 即插即用
• 六个增益设置：0.1μA至1.5 mA
• X，Y模拟位置输出电压
• 总输出
• 宽动态范围：0.1μA至1.5 mA
• DC-15kHz
• 与所有位置探测器兼容
• 零偏移/调零
• 校准调整
• 自动检测器偏差
• 位置与光束强度无关

技术参数：

跨阻增益：（V/A）4 x 10³至4 x 10⁶

输入电流范围: 0.1μ 至1.5 mA

输出电压:

位置X,Y: ± 10伏

总和: 0-6V

零位偏差（偏置零）: 各轴± 1V

校准调整: 读数±10%

探测器偏压: 0V± 5V（取决于探测器）

线性度:± 0.1%

频率响应: DC to 15 kHz（取决于范围）

输出接口：BNC

输入接口：9 Pin D Sub (DB9)

电源要求：±12V DC @ 300mA (AC适配器)

尺寸：1.5 x 5.5 x 6.00 英寸 (H x W x D)

增益带宽：

G1    4 x 10³ V/A            2.50 x 10^-4 A/V       15 kHz

G2    1.6 x 10⁴ V/A         6.25 x 10^-5 A/V       15 kHz

G3    6.4 x 10⁴ V/A         1.56 x 10^-5 A/V       5 kHz

G4    2.56 x 10⁵ V/A       3.90 x 10^-6 A/V      1.25 kHz

G5    1.024 x 10⁶ V/A     9.77 x 10^-7 A/V       310 Hz

G6    4 x 10⁶ V/A            2.50 x 10^-7 A/V       80 Hz

On trak位置传感放大器-OT301多功能位置传感放大器最先出现在主动减振台-光谱辐射计-自相关仪-标准灯箱-固润光电。

OT302D-位置传感放大器显示模块 是一个可选的显示模块，与ON-Trak全系列的的位置传感放大器兼容。搭配ON-TRAK的OT-301多功能位置感应放大器一起使用，更易于显示和分析从OT-301采集到的位置感应数据。该显示模块有三种使用方式：作为一个独立的读出系统、与Beamtrak数据处理软件（包括）配合使用、或通过RS-232通讯与用户可编程程序配合使用。OT-302D是一款理想的独立显示器，前面简单的2个按键允许用户根据个人测量应用快速设置OT-302D。同时按下两个键即可进入配置模式。选择位置探测器的大小、测量单位和显示更新速度。按FAST/SLOW键退出。OT-302D可以显示位置数据。

产品特点：

• LCD显示绝对位置
• LCD背光
• X,Y位置和Sum显示
• RS-232接口
• 零偏移按钮
• 电脑控制或独立运行
• 分辨率高达0.0001"
• 校准功能，适合所有尺寸的探测器
• 显示更新速度0.1-25.5秒
• 单位mm或in（英寸）

OT-302D 技术参数：

• 输入电压：量程X, Y和总和（sum): 0到±10V
• 更新速度：0.1秒到25.5秒
• 电源：12V DC 500mA适配器
• 尺寸：2.5 x 5.5 x 6.5 英寸 (H x W x D)
• 重量：1磅10盎司
• 显示分辨率：0.0001" (0.0001 mm)

OT-302D Beamtrak软件：

On-Trak免费提供与IBM-PC兼容的OT-302D Beamtrak软件，便于收集、存储和处理数据。该软件启动迅速，每两到120秒自动收集一次数据点，持续48小时；可根据应用程序特定的工作环境和背景光照水平，精确校准您的位置传感探测器的响应。

OT302D-位置传感放大器显示模块最先出现在主动减振台-光谱辐射计-自相关仪-标准灯箱-固润光电。

一维PSD位置传感放大器-PSD位置传感器放大器-OT301SL 印刷电路板放大器设计用于直接集成到OEM仪器中。OT-301SL的电路元件对具有可选偏置电压和三个增益范围的一维位置传感器（PSD）进行了优化，能够以极高的精度对信号进行加、减和除。精密运算放大器和电阻网络执行加法和减法运算；优化的模拟分频器提供最终比率。模拟分频器可在非常宽的信号范围内确保最大的线性度。OT-301SL包括一个DC-DC转换器，可以将其拆卸并更换为外部电源，以降低大量OEM应用中的成本。OT-301 SL一维PSD位置传感放大器的标配包括：OT-301 SL放大器、输入D89电缆、输出带状电缆、电源器和用户手册。

On-Trak OT-301SL产品特点：

• 模拟位置输出电压
• 总输出
• 宽动态范围-三个等级：10³V/A，10⁴V/A，10⁵V/A
• DC-15kHz
• 校准调整
• 零位偏移调整
• 自动检测器偏置
• 位置与光束强度无关

On-Trak OT-301SL技术参数：

• 探测器类型：一维PSD

阳极输出(共阴极)

阴极输出(共阳极)

双电池(共阳极或阴极)

• 输入灵敏度：10^-3A/V、10^-3A/V、10^-3A/V
• Y输出信号: 0V至±10V
• 总输出信号: 最大10V
• 校准调整:±10％读数
• Y零位（偏移）: ±1.0V
• 偏置电压: 0V，±5V或±12V
• 线性度: ±0.1％
• 信道间跟踪：1%
• 电源AC适配器: ±12V DC ± 500mA
• 尺寸: 3.5 x 5.0英寸
• 输入连接器: 插座DB9
• 输出/电源连接器: 双排10 PIN接头连接器

一维PSD位置传感放大器-PSD位置传感器放大器-OT301SL最先出现在主动减振台-光谱辐射计-自相关仪-标准灯箱-固润光电。

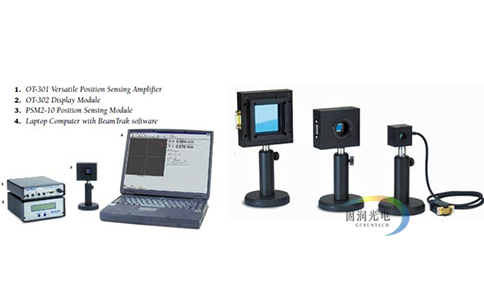

PSM位置传感模块-位置传感器模块 是完全封装的位置传感探测器，可搭配On-Trak的OT-301SL、OT-301DL或OT-301位置传感放大器一起使用，提供与探测器活动区域上光斑位置成正比的模拟输出。PSM系列是一种即插即用的解决方案，所有PSMs都包含一个微型9针连接器，可以直接插入任何On-Trak的位置传感放大器，接通电源即可使用，操作非常简单。

每个模块都包含一个线性、双边、四边或象限位置传感探测器，可从几个不同的PSM组件配置中进行选择。所有模块都易于封装，允许同时监测位置和光强度。PSM位置传感模块有两种封装尺寸：标准型和紧凑型。标准尺寸为2.8英寸x 2.45英寸x 1.125英寸。紧凑型尺寸为1.25英寸x 1.25英寸x 0.975英寸。PSM可在恶劣的环境照明条件下工作。每个模块都可以具有一个完整的可选过滤器范围，以减少环境光引起的噪音影响。此外，每个模块都包含一个过滤器支架，无需额外费用。所有的PSM都有标准的安装孔，便于安装在现有的实验室设备上，易操作，可在几分钟内运行设备。

产品特点：

• 完全封装的位置传感探测器
• 硅线性:400-1100 nm

硅双边:400-1100nm

硅象限:400-1100 nm

锗四边形:800-1800 nm

• 即插即用设计
• 与所有On-Trak位置传感放大器兼容
• 可在恶劣的环境照明条件下工作
• 标准安装孔
• 可拆卸的滤光片支架适配器
• 坚固的铝制外壳

On-trak PSM组件：

技术参数（* 用于调零应用）：

PSM位置传感模块-位置传感器模块最先出现在主动减振台-光谱辐射计-自相关仪-标准灯箱-固润光电。

位移传感器-高精度位移传感器-线性位移传感器DDCP系列 产品描述：

Columbia 位移传感器-高精度位移传感器-线性位移传感器DDCP系列 采用 L.V.D.T设计用于高温军事和工业应用，满足苛刻条件下对产品使用寿命的要求。产品采用耐腐蚀不锈钢外壳，可提供有效的屏蔽，将磁通量包含在变压器内，降低外部磁场的影响。保守的设计允许这些换能器的使用远远超出其特定的线性范围，并且损失的精度最小，其特点在于：耐高温，性能可靠，提供长期稳定性，使用寿命长，采用轻质耐腐蚀材料，适用温度范围广。

工作原理：

Columbia DDCP系列传感器是完全独立的位移测量系统，可通过低压直流电源或电池运行。 它们无需辅助信号调节电子设备即可直接进行高精度的读出和记录输出信号。这些传感器以紧凑的设计将独特的线性差分变压器感测系统与微型固态振荡器/解调器和放大器结合在一起。经过精确校准的比例因子可提供准确的低阻抗电压输出，该输出与轴组件相对于换能器主体的线性运动成正比。

Columbia LMT-50系列直线运动串联传感器是一个坚固的组合式包装，由串联线性可变差动变压器（LVDT）和探头组件组成。 这些元件的设计使单个故障影响两个输出信号的可能性极小。LMT-50串联运动传感器主要用于需要冗余系统的飞机和导弹控制系统，即使在最恶劣的环境下，也能提供经飞行验证的性能。LMT-50在6VRMS激励下提供每英寸36伏的高传输灵敏度。坚固耐用的结构，包括不锈钢内衬在内的所有材料都经过粘结和锻造。 串联LVDT利用优质的绝缘系统提高了安全性，以实现高性能可靠性，从而提供了冗余以保证系统完整性。

技术参数：（具体取决于不同型号）

电气参数：

• 输入电压： +12 VDC 或+28 VDC，30 mA Max.
• 信号输出：±5 VDC对应±额定位移
• 额定位移：±0.10“-1“
• 输出电流： +5 mA DC Max，满量程输出
• 输出阻抗： 10 Ohms
• 线性(%满量程)：±0.25-0.5%
• 灵敏度：5-50 mV / 0.001“
• 精度(%满量程):±0.5-1%

环境参数：

• 温度范围：-4 - +260 ℃
• 冲击：30 G, 11 mSec
• 振动：20 G- 2KHz, 0.15“ D.A.
• 湿度：98% R.H.，无冷凝

材料：

• 外壳和轴体：18-8 不锈钢
• 轴承：青铜衬套

升级选项：

• 直线运动串联换能器：LMT-50
• V.D.T控制器

可选规格：

位移传感器-DC操作：Columbia DDCP系列传感器是完全独立的位移测量系统，可通过低压直流电源或电池运行。它们无需辅助信号调节电子设备即可直接进行高精度的输出信号读出和记录。

产品图片	型号	线性范围（in.）	频率范围	线性	输入电压
	DDCP 0100 020	0.2	±0.10	±0.25%	+22至+32 VDC (+28 VDC Nominal) @ 30 mA Max.
	DDCP 0100 02T	0.2	±0.10	±0.25%	+22至+32 VDC (+28 VDC Nominal) @ 30 mA Max.
	DDCP 0100 030	0.2	±10	±0.25%	+22至+32 VDC (+28 VDC Nominal) @ 30 mA Max.
	DDCP 0100 03T	0.2	±0.10	±0.25%	+22至+32 VDC (+28 VDC Nominal) @ 30 mA Max.
	DDCP 0100 220	0.2	±0.10	±0.25%	+11至+16 VDC (+12 VDC Nominal) @ 30 mA Max.
	DDCP 0100 22T	0.2	±0.10	±0.25%	+11至+16 VDC (+12 VDC Nominal) @ 30 mA Max.
	DDCP 0100 230	0.2	±0.10	±0.25%	+11至+16 VDC (+12 VDC Nominal) @ 30 mA Max.
	DDCP 0100 23T	0.2	±0.10	±0.25%	+11至+16 VDC (+12 VDC Nominal) @ 30 mA Max.
	DDCP 0250 020	0.5	±0.25	±0.5%	+22至+32 VDC (+28 VDC Nominal) @ 30 mA Max.
	DDCP 0250 02T	0.5	±0.25	±0.5%	+22至+32 VDC (+28 VDC Nominal) @ 30 mA Max.
	DDCP 0250 030	0.5	±0.25	±0.5%	+22至+32 VDC (+28 VDC Nominal) @ 30 mA Max.
	DDCP 0250 03T	0.5	±0.25	±0.5%	+22至+32 VDC (+28 VDC Nominal) @ 30 mA Max.
	DDCP 0250 220	0.5	±0.25	±0.5%	+11至+16 VDC (+12 VDC Nominal) @ 30 mA Max.
	DDCP 0250 22T	0.5	±0.25	±0.5%	+11至+16 VDC (+12 VDC Nominal) @ 30 mA Max.
	DDCP 0250 230	0.5	±0.25	±0.5%	+11至+16 VDC (+12 VDC Nominal) @ 30 mA Max.
	DDCP 0250 23T	0.5	±0.25	±0.5%	+11至+16 VDC (+12 VDC Nominal) @ 30 mA Max.
	DDCP 0500 020	1.0	±0.5	±0.5%	+22至 +32 VDC (+28 VDC Nominal) @ 30 mA Max.
	DDCP 0500 02T	1.0	±0.5	±0.5%	+22至+32 VDC (+28 VDC Nominal) @ 30 mA Max.
	DDCP 0500 030	1.0	±0.5	±0.5%	+22至+32 VDC (+28 VDC Nominal) @ 30 mA Max.
	DDCP 0500 03T	1.0	±0.5	±0.5%	+22至+32 VDC (+28 VDC Nominal) @ 30 mA Max.
	DDCP 0500 220	1.0	±0.5	±0.5%	+11至+16 VDC (+12 VDC Nominal) @ 30 mA Max.
	DDCP 0500 22T	1.0	±0.5	±0.5%	+11至+16 VDC (+12 VDC Nominal) @ 30 mA Max.
	DDCP 0500 230	1.0	±0.5	±0.5%	+11至+16 VDC (+12 VDC Nominal) @ 30 mA Max.
	DDCP 0500 23T	1.0	±0.5	±0.5%	+11至+16 VDC (+12 VDC Nominal) @ 30 mA Max.
	DDCP 1000 020	2.0	±1.00	±0.5%	+22至 +32 VDC (+28 VDC Nominal) @ 30 mA Max.
	DDCP 1000 02T	2.0	±1.00	±0.5%	+22至+32 VDC (+28 VDC Nominal) @ 30 mA Max.
	DDCP 1000 030	2.0	±1.00	±0.5%	+22至+32 VDC (+28 VDC Nominal) @ 30 mA Max.
	DDCP 1000 03T	2.0	±1.00	±0.5%	+22至+32 VDC (+28 VDC Nominal) @ 30 mA Max.
	DDCP 1000 220	2.0	±1.00	±0.5%	+11至+16 VDC (+12 VDC Nominal) @ 30 mA Max.
	DDCP 1000 22T	2.0	±1.00	±0.5%	+11至+16 VDC (+12 VDC Nominal) @ 30 mA Max.
	DDCP 1000 230	2.0	±1.00	±0.5%	+11至+16 VDC (+12 VDC Nominal) @ 30 mA Max.
	DDCP 1000 23T	2.0	±1.00	±0.5%	+11至+16 VDC (+12 VDC Nominal) @ 30 mA Max.

直线运动串联换能器：Columbia型号LMT-50是一个坚固耐用的整体式封装，由带有探头组件的串联线性可变差动变压器（LVDT）组成。 LMT-50的设计使单个故障影响两个输出信号的可能性极小。即使在最恶劣的环境下，LMT-50型也能提供经飞行验证的性能。

产品图片	型号	范围	输入	灵敏度
	LMT 50	0.10: ±0.05  从电零点起	0.043 Watt 额定: 最大0.06w	6,000volts/inch/volts

位移传感器-高精度位移传感器-线性位移传感器 DDCP系列最先出现在主动减振台-光谱辐射计-自相关仪-标准灯箱-固润光电。

产品描述：

主动减振台-隔振台-防震台TS-140+40是一款紧凑型动态隔振系统，可用于抵消工作环境对高灵敏度精密设备产生的不必要振动，以提高精密设备的工作性能，使用简便，具有优异的隔振性能及通用性。

桌上型主动减振台TS-140+40适用于各类透射式电子显微镜(TEM)、扫描式电子显微镜(SEM)、发射式电子显微镜、探针显微镜、扫描隧道显微镜、原子力显微镜（AFM）、横向力显微镜、白光干涉仪，光刻机，微纳米结构和加工仪器！超低频隔震台、防震台、减震台、除震台,隔振台，主动隔振台，主动减振台，主动防震台，主动防振系统。

主动减振台|工作原理：

主动减振台 TS 系列采用先进的隔振技术，可以隔离6个空间方向的振动（包括水平方向和垂直方向），TS 系列隔振台利用控制器内的压电加速传感器将外界振动的压力信号转换为电信号发送至隔离模块中的压电换能器中，随后压电换能器将产生一个与传入压力大小相等，方向相反的压力信号来消除传入振动。隔振系统利用一个反馈回路消除隔振系统的机械共振。

TS-140+40技术参数：

• 型号：TS-140+40/LP
• 系统配置：完全整合
• 主动隔振范围：频率大致为 0.7 ～ 300 Hz (超过300 Hz为被动隔振)
• 幅度: 20 um (垂直和水平)
• 高度调节：自动
• 搬运或运输期间锁定：自动锁定功能
• 隔振条件：可在前显示屏上观察到。可通过将示波器连接到后面板上的BNC 插座观察8 轴振动状态。
• 安装板尺寸：500 (W) x 600 (D) mm
• 整体尺寸 (大约)：500 (W) x 600 (D)x 84 (H) mm
• 负载能力(同等 /低重心）：180 kg（考虑到负载上的偏心重量，请在最大负载能力80% 范围内使用）
• 系统重量 (大约)：29 kg
• 输入电压：90 ～ 120 ＶAC,  200 ～ 240 VAC, 43-60 Hz
• 功耗：隔振期间最大 10 W，负载调整期间最大 20 W
• 温度范围：5 ℃ ～ 40 ℃
• 相对湿度：10 ～ 90 %（5 ～ 30 ℃）,10 ～ 60 %（30 ～ 40 ℃）
• 服务场所：仅用于室内
• 工作高度：高达2,000 m
• 选项1 TP25 安装板: 铁磁拉丝不锈钢410 表面, 无漆,
• M6-25 mm XY 矩阵钻孔和螺孔，有效攻丝深度: 6 mm
• 选项 2 遥控盒
• 选项 3 内置减振功能的高刚性框架

   主动减振台升级选项：

• 工作台集成 （包括架子，监控器支架，键盘托盘等）
• 隔音箱集成 (如静噪器，AEK-2002及定制隔音设备)
• 定制面板尺寸及材料 （通常为阻尼铝板，面板可定制不锈钢，铁磁钢，可打孔）
• 振动器集成（激励源）
• 远程显示 （重量分布，内部电机调平，X/Y/Z轴振动水平，启动/关闭组件，开关隔振台）
• 远程电源 （免受电磁噪音或热量干扰）

主动减振台|TS-140+40隔振效果：

主动减振台性能对比图：AFM 的研究人员在两种独特条件下进行成像： 不含隔振系统和包含TS 系列隔振台。当使用TS系列隔振台搭载AFM时，所得图像表明图像质量和整体测量清晰度得到大幅提升。

主动减振台-隔振台-防震台-TS-140+40与配套使用隔音箱，有效提高测试环境。

主动减振台-隔振台-防震台-除振台TS-140+40最先出现在主动减振台-光谱辐射计-自相关仪-标准灯箱-固润光电。

Columbia线性加速度计-双轴线性加速度计-三轴线性加速度计 产品描述：

Columbia线性加速度计-双轴线性加速度计-三轴线性加速度计  Columbia SA/SSA/SR系列线性加速度计融合力平衡技术的卓越性能，提供高电平，低阻抗输出，可用于DC和低频测量且在大多数应用中无需进行信号调理。出厂时可指定产品的完整范围，然后可以通过外部电阻将范围调整为原来的0.05-1倍。所选范围始终对应于±7.5V的输出。本底噪声保持恒定，并且不会随着比例因子的增加而增加，从而在选定的任何范围内都实现了最佳的信噪比。

工作原理：

线性加速度计具有经典的临界阻尼，二阶频率响应。响应中没有峰值，而只是在自然频率之上的平滑滚降。 这一特性以及“ HP”转矩发生器设计的出色特性使Columbia加速度计成为高要求应用的最佳选择，以便在苛刻的冲击和宽带振动环境中进行精确的DC和近DC测量。Columbia线性加速度计可用于几乎所有应用。低噪声，高输出元件可用于地震结构运动研究，而微型，高量程版本则更适合许多工业，飞机和导弹应用中遇到的更剧烈的高G环境。

Columbia线性加速度计系列产品提供了低成本，高性能，通用的单轴加速度计，非常适合DC和低频测量，并提供电压和电流信号输出。此外，还提供哥伦比亚的固态传感器和专门的机载传感器，所产生的输出专门设计用于+24至+ 32VDC飞机电源，非常适合机载遥测应用。Columbia低噪声传感器专为地震，低水平，低频运动研究而设计。

Columbia线性加速度计-双轴线性加速度计-三轴线性加速度计 技术参数（SA 100系列，具体取决于不同型号）：

操作参数：

• 可用范围：±0.25 G - ±100 G
• 输出电压：±1-7.5 VDC至100K负载
• 激励源：±12 -32 VDC，0-50 mA
• 输出阻抗：0-5000 Ohms
• 敏感轴对准：±0.25°-±0.5°
• 比例因子公差：标称值±1-2%
• 比例因子温度系数：±0.01-0.02% / Deg C
• 零偏差：±0.05％F.R/Deg C
• 零温度灵敏度：0.00015% -0.002% / Deg C
• 固有频率：30-500 Hz，取决于范围
• 阻尼：0.7±0.1或0.2
• 输出噪音：<2 mV RMS (2 - 10K Hz)
• 横轴灵敏度：0.002 G/G 外壳除外
• 非线性：±0.05% F.R -±0.2% F.R.
• 磁滞和不可重复性：±0.02- 0.2% F.R
• 阈值和分辨率:±0.0005 -0.01% F.R.

环境参数：

• 操作温度：-55 - +125 Deg C
• 储存温度：-60 - +130 Deg C
• 抗振动能力(2-2000Hz):5-15 G RMS
• 抗冲击能力：125 G, 5 mSec -1500 G, 1 mSec
• 环境压力： 0-5大气压
• 湿度：95% R.H.

物理参数：

• 重量：2-18 Oz (57-510.3Gm)
• 尺寸(LWH)：取决于具体型号
• 外壳材料：阳极氧化铝/镀镍铝/316L不锈钢
• 密封材料：环保/TIG焊接/O环静态密封
• 电气接口：5-11端口引脚
• 可选匹配连接器：PT06A-8-4S(SR)，PT06A-10-6S(SR)

升级选项：

• 双轴线性加速度计：SA 200系列
• 三轴线性加速度计：SA 300系列
• 线性加速度计开关

可选规格：

线性加速度计: Columbia Research Labs的力平衡线性加速度计系列产品提供了低成本，高性能，通用的单轴加速度计，非常适合DC和低频测量，并提供电压和电流信号输出。 还提供Columbia的固态传感器和专门的机载传感器，它们产生的输出专门设计用于在+24至+ 32VDC飞机电源下工作，非常适合机载遥测应用。低噪声传感器专为地震，低水平，低频运动研究而设计。

产品图片	型号	激励源	工作范围	非线性(%F.R)	输出
	SA 100MR	±12至±15VDC	±1至±50	±0.1	±7.5V
	SA 102MFTB	+24至+32VDC, <30mA	+1至±50	±0.1	0.2至4.8VDC 100K负载
	SA 107AI	+15 ±1VDC, <50mA Max.	±1至±10	±0.1	4-20mA
	SA 107AIC	+15 ±1VDC, <50mA Max.	±1至±10	±0.1	4-20mA
	SA 107B	±15VDC	±0.25至±100	±0.1	±7.5V
	SA 107BC	±15VDC	±0.25至±100	±0.1	±7.5V
	SA 107LN	±12至±15VDC <10mA	±0.1至±2	±0.1	<7.5V
	SA 107LNC	±12至±15VDC <10mA	±0.1至±2	±0.1	<7.5V
	SA 107WPBI	+15VDC	±1至±10	±0.1	4-20mA
	SA 122R	+24至+32VDC	±0.5至±50	±0.1	0.2 - 4.8V
	SA 522PE	+5至+12VDC	±1至±50	<0.2	±1VDC
	SA 522SE	+5至+12VDC	±1至±50	<0.2	±1VDC
	SSA 1000 1	+7.5至+32VDC	±2	±0.2	±5V (Std.)
	SSA 1000 2	+7.5至+32VDC	±10	±0.2	±5V (Std.)

高性能线性加速度计：Columbia高性能力平衡加速度计中的传感器提供了非常坚固耐用的高性能加速度计。这些传感器的应用范围广泛，包括剧烈的振动和冲击环境，要求苛刻的导弹和机载应用以及井下维护应用。 Columbia还提供高温和微型高性能传感器。

产品图片	型号	激励源	工作范围	非线性（%F.R.）	输出
	SA 101HP	±15VDC	±0.5至±100	±0.1	±7.5V
	SA 102BHC	+24至+32VDC	±0.5至±50	±0.05	±5V
	SA 107AIHP	+15 ±1VDC, <50mA Max.	±0.25至±10	±0.05	4-20mA
	SA 107AIHPC	+15 ±1VDC, <50mA Max.	±0.25至±10	±0.05	4-20mA
	SA 107BHPC	+15 ±1VDC	±0.1至±100	±0.05	±7.5V
	SA107WPBIHP	+15 ±1VDC	±0.25至±10	±0.05	4-20mA
	SA 120R	±15VDC	±1至 ±10	±0.05	±5V
	SA 120RHT	±15VDC	±1至±10	±0.05	±5V
	SA 120RNP	±15VDC	±1至±10	±0.025	±5V
	SA 130	±15VDC	±1至±50	±0.05	±5V
	SA 132RHT	±15VDC	±5至±15	±0.15	±5V
	SA 520RNP	±15 VDC	±1至±50	±0.025	±5V
	SA 528RHT	+28 ±4VDC	±1至±50	±0.15	0.2-4.8 VDC

双轴线性加速度计:可用的双轴力平衡线性加速度计系列是我们通用，低噪声，耐高温的高性能单轴线性加速度计的2轴版本。

产品图片	型号	激励源	工作范围	非线性（%F.R.）	输出
	SA 207B	±15 VDC	±1至±50	±0.05	±7.5V
	SA 207BHP	±15 VDC	±0.5至±50	±0.03	±7.5V
	SA 220RHT	±15 VDC	±1至±10	±0.05	±5V
	SA 225RHT	±5 VDC	±1至±5	±0.10	±3V
	SA 207LN	±12至±15 VDC <20 mA	±0.1 G 至±2 G	<±0.1% F.R.	<7.5V 100k负载

三轴线性加速度计: 三轴力平衡线性加速度计包括能够在三个轴上同时测量直流和低频加速度的通用低成本传感器以及可在飞机电源+24至+ 32VDC上运行的微型机载高可靠性传感器。还提供紧凑，优质的性能，极其坚固的传感器，非常适合要求苛刻的导弹和机载应用。

产品图片	型号	激励源	工作范围	非线性（%F.R.）	输出
	SA 302BHC	+24至+32 VDC 50mA Max.	±1 G至±35 G	±0.05% F.R.	± 5VDC 100k负载
	SA 302MFTA	+24至+32 VDC <30 mA	±1 G至±35 G	±0.1% F.R.	0.2-4.8VDC 100k负载
	SA 307HPTX	±15 VDC	±0.5 G至±50 G	±0.03% F.R.	±7.5V  100k负载
	SA 307LN	±12至 ±15 VDC <30 mA	±0.5 G至±2 G	<±0.1% F.R.	<7.5V 100k负载
	SA 307TX	±15 VDC	±1至±50 G	±0.05% F.R.	±7.5V

线性加速度计开关: Columbia Research Labs加速度计开关旨在与电气或机械系统接口，以控制，防范或警告直流和低频加速度的不良变化。 该传感器具有可选的开关点，单极或双极开关以及选择输入功率。

产品图片	型号	激励源	工作范围	非线性（%F.R.）	输出
	SS 108	+24至+32VDC (标准)	±2至±30	±0.15%	0.20至9.8VDC

角加速度计：Columbia Research Labs提供的角加速度计使用流体转子概念来感应角加速度，从而产生了高精度的角加速度计，可提供出色的偏置稳定性和线性加速度抑制能力。Columbia还提供较小的电阻尼角加速度计，这些角加速度计在其灵敏度范围内的角加速度方面具有出色的高频特性。 最后，还可提供可变范围角加速度计，使客户可以更改传感器的测量范围以满足需求。

产品图片	型号	激励源	工作范围	非线性（%F.R.）	输出
	SR 100FR	±15 VDC	±1至±5	±0.1	±5V
	SR 107RFR	±15VDC	±10至±500	±0.05	±5V
	SR 107VFR	±15 VDC	±1至±100	±0.01	±5V
	SR 200RFR	+24至+32VDC	±0.1至±5	±0.1	0.2-4.8 VDC
	SR 207RFR	+24至+32VDC	±10至±500	±0.05	±0.2-4.8V
	SR 220RNC	±15 VDC	±100至±5K	±0.01	±5V
	SR 220RNP	±15 VDC	±100至±5K	±0.01	±5V

Columbia线性加速度计-双轴线性加速度计-三轴线性加速度计最先出现在主动减振台-光谱辐射计-自相关仪-标准灯箱-固润光电。

产品描述：

Table Stable 减振台-主动隔振台 TS-300是TS系列产品中最大的型号，是一款紧凑型动态隔振系统，可用于抵消工作环境对高灵敏度精密设备产生的不必要振动，以提高精密设备的工作性能，使用简便，具有优异的隔振性能及通用性。

工作原理：

TS 系列主动隔振台采用先进的隔振技术，可以隔离6个空间方向的振动（包括水平方向和垂直方向），Table stable减振台-主动隔振台-防震台TS-300利用控制器内的压电加速传感器将外界振动的压力信号转换为电信号发送至隔离模块中的压电换能器中，随后压电换能器将产生一个与传入压力大小相等，方向相反的压力信号来消除传入振动。隔振系统利用一个反馈回路消除隔振系统的机械共振。

Table stable减振台-主动隔振台-防震台  TS-300技术参数：

• 型号：TS-300/LP ※可选 TS-300/LP/TP25
• 系统配置：完全整合
• 主动隔振范围：频率大致为 0.7 ～ 200 Hz (超过200 Hz为被动隔振)
• 校准幅度: 最大20 um (垂直和水平)
• 修正力: 垂直±8N,水平±4N
• 静态顺应性: 约12 μm/N（垂直）、约30-40 μm/N（水平）
• 高度调节：自动
• 搬运或运输期间锁定：自动锁定功能
• 隔振条件：可在前显示屏上观察到。可通过将示波器连接到后面板上的BNC 插座观察8 轴振动状态。
• 安装板尺寸：600 (W) x 800 (D) mm
• 整体尺寸 (大约) 600 (W) x 800 (D)x 121 (H) mm
• 负载能力(同等 /低重心）：300 kg（考虑到负载上的偏心重量，请在最大负载能力80% 范围内使用）。
• 系统重量 (大约)：53 kg
• 输入电压：115 - 230 V  AC +/- 10% 50 - 60 Hz
• 功耗：隔振期间最大 10 W，负载调整期间最大 20 W
• 温度范围：5 ℃ ～ 40 ℃
• 相对湿度：10 ～ 90 %（5 ～ 30 ℃）,10 ～ 60 %（30 ～ 40 ℃）
• 服务场所：仅用于室内
• 工作高度：高达2,000 m
• 选项1 TP25 安装板: 铁磁拉丝不锈钢410 表面, 无漆,
• M6-25 mm XY 矩阵钻孔和螺孔，有效攻丝深度: 6 mm
• 选项 2 遥控盒
• 选项 3 内置减振功能的高刚性框架

 升级选项：

• 工作台集成 （包括架子，监控器支架，键盘托盘等）
• 隔音箱集成 (如静噪器，AEK-2002及定制隔音设备)
• 定制面板尺寸及材料 （通常为阻尼铝板，面板可定制不锈钢，铁磁钢，可打孔）
• 振动器集成（激励源）
• 远程显示 （重量分布，内部电机调平，X/Y/Z轴振动水平，启动/关闭组件，开关隔振台）
• 远程电源 （免受电磁噪音或热量干扰）
• 提高负重 （TS-140和TS-300负重可提高40kg）

Table stable减振台 主动隔振台-防震台TS-300隔振效果：

减振台性能对比图：AFM 的研究人员在两种独特条件下进行成像： 不含隔振系统和包含TS 系列隔振台。当使用TS系列隔振台搭载AFM时，所得图像表明图像质量和整体测量清晰度得到大幅提升。

Table stable减振台-主动隔振台-防震台TS-300最先出现在主动减振台-光谱辐射计-自相关仪-标准灯箱-固润光电。

Columbia压力传感器-动态压力传感器-高强度压力传感器 产品描述：

Columbia压力传感器-动态压力传感器-高强度压力传感器 P系列包含低压测量，高压瞬态测量，可以测量各种变化的高强度声压和高水平动态压力事件。此外，还可用作声学传感器（麦克风），以测量快速压力变化，波动和动态冲击波。该系列传感器成本低，尺寸小，轻质且耐高压（高达10,000psi），全焊接结构，坚固耐用，是各种应用的理想选择。

工作原理：

Columbia P200系列高强度声学传感器（麦克风）旨在测量各种动态压力变化，包括在需要快速上升时间和宽频率响应的应用中的高强度声压级。 该传感器非常灵敏，可以在高达+150摄氏度的温度下对0.01 psi的极低压力进行测量，以及对5,000 psi的高压瞬态进行测量。P200系列具有齐平的隔膜，并带有O形圈密封。 特殊情况的结构虽然尺寸很小，但具有很高的固有频率，出色的机械隔离以及坚固耐用的优点。 P-200-2型为防止接地回路提供了额外的电气隔离。

Columbia P-742型高强度声学传感器（麦克风）设计用于在2至10KHz频率范围内测量高水平动态压力事件，包括高强度声压水平。 它可以在高达+150摄氏度的温度下使用。P-742型的全焊接外壳结构具有很高的固有频率，出色的机械隔离以及非常坚固的优点。 该齐平膜片装置可方便地使用1/8”外螺纹安装。

技术参数(取决于具体型号）：

操作参数：

• 电荷灵敏度：9-150 pC/psi
• 电压灵敏度：1-50 mV/psi
• 压力范围：0.005 - 10,000 psi
• 压力过载（无损坏）：10,000 psi Max.
• 频率响应： 2 - 18,000 Hz
• 共振频率：60-100 KHz
• 振幅线性： ±1-2%
• 电容：75-500 pF
• 输出电阻：1 x 1010- 1 x 1011Ohms
• 接地：外壳接地/绝缘

环境参数：

• 温度范围：-54 - +150 ℃
• 湿度：0-100% R.H.
• 振动极限：500 g
• 冲击极限：1,000 g

物理参数：

• 重量：0.3-5.3 Oz  (8.5-150 Gm)
• 尺寸：取决于具体型号
• 外壳材料：316不锈钢
• 电气接口：6引脚连接器/10-32同轴连接器
• 安装方式：螺纹规格可选

升级选项：

• 高强度声学传感器

可选规格：

动态高压传感器：动态压力传感器产品线也可以用作声学传感器（麦克风）。 它们旨在测量快速压力变化，浪涌和动态爆炸。 传感器的价格从低成本，小巧，轻便到高压（最高10,000psi）单元，采用全焊接结构，坚固耐用，是广泛应用的理想选择。

产品图片	型号	灵敏度	最大压力值	频率范围	安装方式
	100 P	150pC/psi	5,000	2Hz - 12KHz	9/16-24 NPT 外螺纹
	950 xx	10至25mV/psi	500	5Hz - 18KHz	1/4" NPT 外螺纹
	973	10至25mV/psi	8,000	2Hz - 18KHz	1/4-18 UNF NPT 外螺纹
	P 200 1	25pC/psi	500	2Hz - 18KHz	7/16-28 NEF 螺纹
	P 200 2	25pC/psi	5,000	2Hz - 18KHz	9/16-24 NEF-2 螺纹
	P 742	9pC/psi	10,000	2Hz - 10KHz	1/8" NPT 外螺纹
	P 766	25pC/psi	5,000	2Hz - 10KHz	1/2" NPT 外螺纹

高强度声学传感器：Columbia高强度声学传感器专为测量工业应用中的气体传播声而设计，采用316 SS构造，可用于腐蚀性环境。这些传感器提供了多种连接器和安装选项，与全焊接结构结合使用时，可实现真正的气密密封。

产品图片	型号	灵敏度	最大压力值	频率范围	安装方式
	567M7	1100	550	5.2Hz - 5KHz	1.125-12 UNF-2A 连续笔直螺纹
	765M20	2200	3,000	2Hz - 8KHz	1" NPT 外螺纹
	765M22	1200	3,000	2Hz - 8KHz	1" NPT 外螺纹
	765M25	1200	3,000	2Hz - 8KHz	1.125-12 UNF-2A 连续笔直螺纹
	765M27	1200	3,000	2Hz - 8KHz	1.125-12 UNF-2A 连续笔直螺纹
	765M30	2100	3,000	2Hz - 8KHz	1.125-12 UNF-2A 连续笔直螺纹
	765M35	2100	3,000	2Hz - 8KHz	1.125-12 UNF-2A 连续笔直螺纹
	938	800	550	2Hz - 15KHz	3/4" NPT 外螺纹
	939M10	1200	550	2Hz - 15KHz	1" NPT 外螺纹
	939M12	1200	550	2Hz - 15Khz	1.125-12 UNF-2A 连续笔直螺纹

Columbia压力传感器-动态压力传感器-高强度压力传感器最先出现在主动减振台-光谱辐射计-自相关仪-标准灯箱-固润光电。

ScientechZeta系列高精度电子天平-工业快速称重分析天平 采用全新的专利称量技术-电磁力恢复电池技术。Zeta系列的核心是基于直接载入、电磁，力还原电池的理念，与正常的杠杆配置传感器的设计截然不同，Zeta系列设计更加优雅、可动部件更少。这款天平更坚固、便于维修、具有模块化传感器、同时保持高性能，并且具有全铸铝金属外壳，不锈钢分锅和秤 盘， 经久耐用。此外，每个Zeta型号都是在美国生产，获得ISO9001认证， 还可以提供5年保修期。同时它还具有Scientech 公司所有产品的准确性、耐久性及使用简单等标准功能。Zeta系列产品共分为四个类别：半微量天平，分析天平，精密天平和实验室天平，规格多样，用户可按需选择，满足不同的应用需求。

产品亮点：

• 符合GLP/GMP/ISO
• RS232数据接口，用户可选波特率可达19200
• 自动校准程序
• 自动零跟踪
• 自动排序检查系统
• 内置式安全托架
• 稳定性指示器
• 活体动物称重
• 百分比称重
• 容量跟踪器
• 未平衡称重
• 微处理器控制
• 高级实时温度补偿软件
• 零件计数
• 核对重量
• 选择性过滤
• 多种测量单位 (仅限双量程)
• 自动调整量程 (仅限双量程)

ScientechZeta系列高精度电子天平-工业快速称重分析天平 应用范围：

• 实验室
• 制药化学
• 食品纺织
• 样品制备
• 统计质量控制
• 动态称量
• 配方和间隔称量

升级选项：

• 校正砝码
• 打印机
• 挡风玻璃
• 防震台
• 定制重量寄存器
• 称量碗,矩形托盘

可选配置：

半微量天平：Scientech Zeta 高性能半微量天平具有50g的称量能力，可为要求超高精度的应用提供0.01 mg的可读性。ZSM-50包括直径为3.5英寸（89毫米）的秤盘和挡风玻璃（PN 5000-61）。专利的坚固设计与铸铝外壳提高了稳定性，准确性和耐用性。5年保修，用户友好，适用于实验室，工业和教学应用。

分析天平：Zeta系列分析天平，分辨率为0.1 mg，容量为80g，120g和210g。 ZSA210D双量程是两个天平合为一体。 这些都可以用作内部校准砝码模型。

精密天平：Zeta系列精密天平的分辨率为1 mg，容量为150g，250g，350g，400g或500g。 ZSP404D和ZSP510D双量程，可有效地将两个天平合而为一。 每个Zeta天平都可用作内部校准砝码模型。

以下Zeta型号经过NTEP认证，具有150克的容量和1mg的可读性。 包括一个直径为3.5英寸（89mm）的秤盘。专利的坚固设计与铸铝外壳提高了稳定性，准确性和耐用性。5年保修，用户友好，适用于大麻称量应用。

实验室天平：Scientech Zeta系列用于一般实验室的高质量天平，分辨率为0.01 g，容量分别为400 g和600 g。 这些精密称重系统提供行业领先的耐用性，长期保修和专业技术。

ScientechZeta系列高精度电子天平-工业快速称重分析天平最先出现在主动减振台-光谱辐射计-自相关仪-标准灯箱-固润光电。
