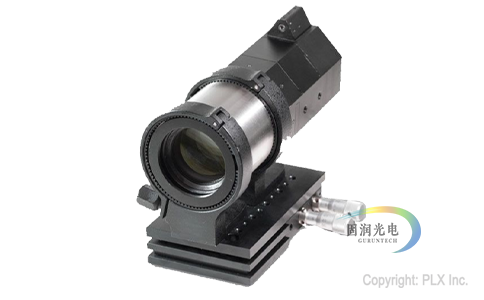

ACT-WF大视场高精度自准直仪-大视场自准直仪

ACT-WF大视场高精度自准直仪-大视场自准直仪

浏览次数:12 分类:自准直仪

品牌:PLX,型号:ACT-WF

ACT-WF宽场自准直仪是一种极端分辨率和宽视场的组合。ACT-WF拥有一个240万像素的宽光谱相机,分辨率为0.01弧秒(0.05μRad),通光孔径为45mm。还包括一个完整的软件套件,用于记录和记录测量数据;该软件自动显示角度偏差,并能给出多个目标的相对位置。ACT-WF宽场自准直仪还有一个内置的计算机控制的激光器,以方便对准以及内置的平移和倾斜调整机制。ACT-WF宽场自准直仪可用于多种应用和各种领域,包括光学装置校准、镜面角度测量、CD/DVD Rom校准、热稳定性测量以及振动分析等应用。

Originally posted on 2020年11月22日 @ 上午6:55

ACT-WF大视场高精度自准直仪-大视场自准直仪 产品描述:

ACT-WF大视场高精度自准直仪-大视场自准直仪 是一种高分辨率和宽视场的组合。ACT-WF拥有一个240万像素的宽光谱相机,分辨率为0.01弧秒(0.05μRad),通光孔径为45mm。还包括一个完整的软件套件,用于记录和记录测量数据;该软件自动显示角度偏差,并能给出多个目标的相对位置。ACT-WF宽场自准直仪还有一个内置的计算机控制的激光器,以方便对准以及内置的平移和倾斜调整机制。ACT-WF宽场自准直仪可用于多种应用和各种领域,包括光学装置校准、镜面角度测量、CD/DVD Rom校准、热稳定性测量以及振动分析等应用。在机械对准中,自准直仪/望远镜可用于检查机器滑轨的精度。光学检测中,电子自准直器可用于各种光学元器件的检测。有些测量可能需要使用辅助光学。此外,PLX的ACT-25FO自准直仪在瞄准应用中很有价值。



ACT-WF大视场高精度自准直仪-大视场自准直仪



产品特点:

  • 高分辨率测量,可达01弧秒或0.05μRad
  • 实时测量角位移,显示自动角度偏差
  • 相对测量
  • 内置平移和倾斜调整,内置粗瞄准激光
  • 显示多个结果
  • 低光-低反射能力
  • 十字线标靶(单个或多个)
  • 带有详细统计信息的数据记录
  • 通过RS232或TCP/IP将数据导出到另一台计算机
  • 视频播放、快照文件
  • 完整的软件套件,用于记录和记录测量结果

应用范围:

  • 线性级的直线度测量
  • 反射面平行度测量
  • 表面平整度测量
  • 包括激光器在内的光学装置的校准
  • 镜面角度测量
  • CD/DVD Rom校准
  • 热稳定性测量
  • 振动分析等



技术参数:

  • 光谱响应:350-1600 nm
  • 增益控制:1-24 dB
  • 快门速度:39 μsec to 20 sec
  • FoV自准直仪:±45’ (V) x ±1°10’ (H)
  • 通光孔径:45 mm
  • 分辨率:0.01 sec
  • 精确度:1.0 sec
  • 相机(宽光谱范围):2.4百万像素,12位
  • 光源:LED- 650,可选:1060。特殊定制:1310 / 1550 nm
  • 内置粗瞄准激光指示器:638 nm power <1.0 mW,2类激光产品, IEC60825-1
  • 同步:软件/硬件(外部触发信号)
  • 接口:USB 3.0
  • 曝光控制:通光GUI编程
  • 电源:~2.5 Watt
  • 外尺寸(LxWxH):205 x 92 x 158 mm
  • 重量:3.7kg
  • 平移和倾斜旋钮:倾斜 ±2°, 平移 ±2.5°



ACT-WF大视场高精度自准直仪-大视场自准直仪 软件界面:

ACT-WF大视场高精度自准直仪-大视场自准直仪 软件界面
