JetXpert飞行墨滴表征分析系统-印刷墨滴分析仪

JetXpert飞行墨滴表征分析系统-印刷墨滴分析仪

浏览次数:646 分类:打印印刷测试

品牌:JetXpert 型号:Dropwatcher

JetXpert的Dropwatcher飞行墨滴表征分析系统是一种完全集成的系统,为滴墨市场提供完整的滴墨分析解决方案。通过将高速闪光灯与变焦相机配对并与打印头点火同步,JetXpert dropwatcher能够捕捉到飞行中单个滴墨的清晰图像。然后,强大的ImageXpert软件分析这些图像,按照客户要求执行测量。客户可以使用这些数据来推动未来的测试,以完善油墨配方或印刷工艺。飞行墨滴表征分析系统可搭配自动量测软件等喷墨头喷出之墨滴观看及量测,及马达移动喷头模块,自动量测并记录喷头上每一个喷嘴的墨滴状况。对墨水、打印系统和沉积系统进行性能描绘并推动优化。

JetXpert飞行墨滴表征分析系统-印刷墨滴分析仪 产品描述:

JetXpert飞行墨滴表征分析系统-印刷墨滴分析仪 Dropwatcher是一种完全集成的系统,为滴墨市场提供完整的滴墨分析解决方案。通过将高速闪光灯与变焦相机配对并与打印头点火同步,JetXpert dropwatcher能够捕捉到飞行中单个滴墨的清晰图像。然后,强大的ImageXpert软件分析这些图像,按照客户要求执行测量。客户可以使用这些数据来推动未来的测试,以完善油墨配方或印刷工艺。飞行墨滴表征分析系统可搭配自动量测软件等喷墨头喷出之墨滴观看及量测,及马达移动喷头模块,自动量测并记录喷头上每一个喷嘴的墨滴状况。对墨水、打印系统和沉积系统进行性能描绘并推动优化。其功能和优点包括:

  • 可与包括 Dimatix、Xaar、Kyocera、Ricoh、 Toshiba Tec、Microfab、Konica Minolta、Seiko Epson 和 Trident 在内的任何打印头配合使用
  • 单滴成像和分析
  • 准确的和可重复的测量
  • 能够收集统计数据
  • 测量喷射的第一滴
  • 适合实验室环境的小型设备
  • 变焦镜头提供最大灵活性
  • 用于喷墨板喷射时查看的选件,实现润湿和搅动可视化
  • 用于自动扫描整个打印头的选件

JetXpert飞行墨滴表征分析系统-印刷墨滴分析仪

JetXpert飞行墨滴表征分析系统-印刷墨滴分析仪 墨滴测量项目:

  • 墨滴速度
  • 墨滴体积
  • 墨滴飞行角度
  • 墨滴成形观测
  • 墨滴尾巴长度

JetXpert飞行墨滴表征分析系统-印刷墨滴分析仪 1



实时测量关键数据:

  • 单闪光事件功能,用于单墨滴成像
  • 125ns 最小闪光脉宽
  • 自动保存图像和影片
  • 拍摄并分析喷射的第 1、第 2、第 3… 滴墨滴。

JetXpert飞行墨滴表征分析系统-印刷墨滴分析仪 2



产品特点:

1、兼容任何打印头

  • Dimatix、Xaar、Konica Minolta、 Toshiba Tec、Ricoh、Microfab、 HP、Trident、Kyocera…
  • JetXpert 使用打印头的喷射信号同步闪光灯和触发拍照
  • 打印头安装底座可供选择

2、易于使用

  • 直观用户界面,便于墨滴分析和数据收集
  • 简单的校准程序
  • 高效的打印头对准和安装机制

3、小型设备

  • JetXpert 采用小型化设计(24″ 光学头),便于在实验室和空间有限的生产环境中使用
  • 有关用于集成到打印和沉积系统中的OEM 装置的信息,请咨询我们

4、统计数据收集

  • 测量并记录实时喷墨性能
  • 数据存档在逗号分隔的文本文件中
  • 长时间收集测量数据以评估系统稳定性

5、准确性和可重复性

  • 375ns 单墨滴拍照,分辨率为每个像素 1 微米
  • 最小脉宽 125ns
  • 每帧拍摄相同的墨滴两次
  • 通过专门设计的标定板(可选择NIST 可跟踪标定板)校准系统

6、性能特征描绘

  • 测量墨滴速度、数量和轨迹

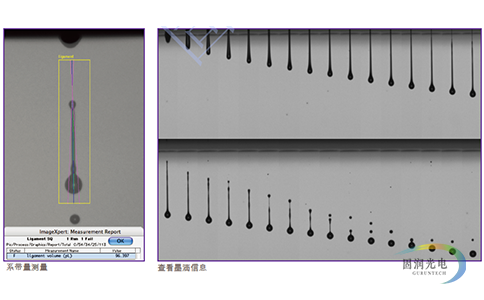

  • 测量系带量
  • 可视化墨滴形成
  • 测量喷墨性能的变化

JetXpert飞行墨滴表征分析系统-印刷墨滴分析仪 3



系统配置:

  • 脉宽:可选 125ns、250ns 或 500ns 最小脉宽,增量分别为 125ns、250ns 或 500ns
  • 脉冲选件:单事件拍摄,具有单和双墨滴功能。可选聚集拍照。
  • 最小和最大输入频率:最小:<1Hz;最大:130kHz(50% 负载循环时);持续发展可能会增加范围
  • 输入信号选件:TTL (5V) 到 10V 输入信号,通过喷射信号或外部信号生成器
  • 闪光灯亮度:亮度出厂时设置为最优值,但其可变化,并且可由用户设置
  • 拍摄图像/影片: 可拍摄和保存图像 (.TIFF)、连续图像和影片 (.AVI)。
  • 界面:通过 GUI(或 ImageXpert 任务)设置闪光灯参数并通过 RS232 进行通信。
  • 采用数字方式控制可重复墨滴拍照和分析的设置。
  • 光源:LED 闪光灯
  • 摄像机:黑白火线摄像机,1032 x 778 像素,手动变焦。
  • 镜头:6:1 变焦镜头。可选固定焦距镜头。标准配置每像素 1 – 6 微米(可选每像素 0.5 微米)
  • 校准:1 微米精度的标定板。更改焦距后必须重新校准摄像机。
  • 分析:ImageXpert 图像分析软件
  • 移动选件:可选带有千分尺的手动角位台,用于打印头夹具定位。完全、自动的移动系统,适用于所有喷流的序列分析。
  • 第 2 摄像机选件:第 2 摄像机面板润湿选件,适用于喷射期间的面板成像。
  • 打印头电子元件:客户必须提供多数打印头的驱动电子元件。
  • 系统电源:自动切换 10-220V  50-60Hz
  • 选件和附件配件:可视化喷墨板、自动打印头、安装底座、集成系统、墨水收集系统、墨水分配系统、手持光学头、扫描器
