PLX高分辨率自准直仪-高精度自准直仪-PLX自准直仪

PLX高分辨率自准直仪-高精度自准直仪-PLX自准直仪

浏览次数:14 分类:自准直仪

品牌:PLX,型号:ACT-HR

PLX自准直仪是一种高精度的测量仪器,其分辨率可达几分之一弧秒。主要用于检测和测量微小的角度偏差。所有PLX自动准直仪的高精度仪器都配有内置激光器,用于粗对准,底座带有水平调整和气泡水平仪。这款灵敏的高分辨率ACT-HR电子自准直仪专为工具室、检验部门和质量控制实验室设计,可测量极微小的角位移、垂直度、扭曲度和平行度。它可用于多种应用和各种领域,包括光学装置校准、镜面角度测量、CD/DVD Rom校准、热稳定性测量以及振动分析等应用。

Originally posted on 2020年11月25日 @ 下午6:08

PLX高分辨率自准直仪-高精度自准直仪-PLX自准直仪 产品描述:

PLX高分辨率自准直仪-高精度自准直仪-PLX自准直仪 是一种高精度的测量仪器,其分辨率可达几分之一弧秒。主要用于检测和测量微小的角度偏差。所有PLX自动准直仪的高精度仪器都配有内置激光器,用于粗对准,底座带有水平调整和气泡水平仪。这款灵敏的高分辨率ACT-HR电子自准直仪专为工具室、检验部门和质量控制实验室设计,可测量极微小的角位移、垂直度、扭曲度和平行度。它可用于多种应用和各种领域,包括光学装置校准、镜面角度测量、CD/DVD Rom校准、热稳定性测量以及振动分析等应用。完整的ACT-HR高分辨率电子自准直仪系统包括一个带有USB2.0 CCD摄像机的准直器单元和一个用于记录和记录测量值的全功能软件套件。该配套软件自动显示角度偏差,并能给出多次波的相对位置目标。

PLX高分辨率自准直仪-高精度自准直仪-PLX自准直仪



产品特点:

  • 高分辨率测量,可达01弧秒或0.05μRad
  • 实时测量角位移,显示自动角度偏差
  • 内置平移和倾斜调整,内置粗瞄准激光
  • 显示多个结果
  • 低光-低反射能力
  • 十字线标靶(单个或多个)
  • 带有详细统计信息的数据记录
  • 通过RS232或TCP/IP将数据导出到另一台计算机
  • 视频播放、快照文件
  • 完整的软件套件,用于记录和记录测量结果

应用范围:

  • 线性级的直线度测量
  • 楔形、棱柱和多边形角度测量
  • 反射面平行度测量
  • 表面平整度测量
  • 包括激光器在内的光学装置的校准
  • 镜面角度测量
  • CD/DVD Rom校准
  • 热稳定性测量
  • 振动分析等



技术参数:

  • 视场角:20’ (H) (1200 弧秒)
  • 通光孔径:Ø1.000in / 25.4mm
  • 分辨率:0.01 弧秒 (0.05 μRad)
  • 精确度:1 秒
  • CCD相机:1/2” (1/3” 可选)
  • 光源:LED
  • 接口:USB 2.0
  • 通光孔径:62mm
  • 用于对准的回射镜:Ø64mm, N.W. 280g
  • 线程:Ø16mm, <5”
  • 粗对准激光:638nm power <1.0 mW,2类激光产品,符合IEC60825-1
  • 重量:5.2kg,包括线缆
  • 平移和倾斜旋钮:倾斜 ±2°, 平移 ±2.5°



ACT-HR对镜面进行高精度反射测量(低至0.01 弧秒):

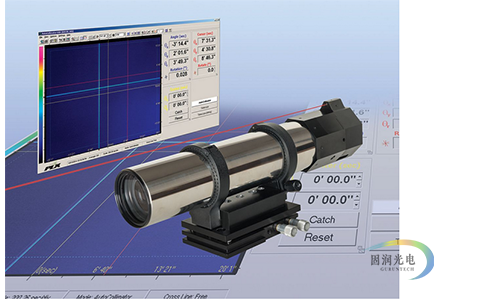

PLX高分辨率自准直仪-高精度自准直仪-PLX自准直仪 图片



软件界面:

PLX高分辨率自准直仪-高精度自准直仪-PLX自准直仪 软件界面
