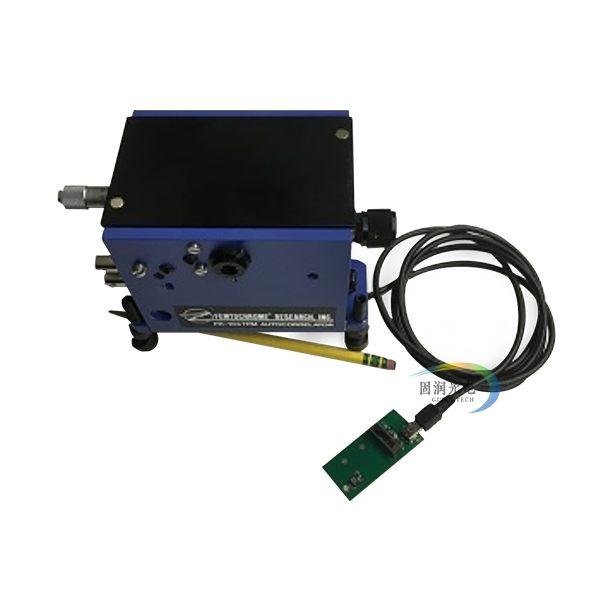

FR103TPM自相关仪-FEMTOCHROME-紧凑型自相关仪

FR103TPM自相关仪-FEMTOCHROME-紧凑型自相关仪

浏览次数:2932 分类:Mesa Photonics/Tachyonics 品牌分类 自相关仪 超快脉宽测试

品牌:Femtochrome ,型号:FR-103TPM

FR-103TPM是一款高分辨率、紧凑的自相关仪,适用于双光子显微镜应用,为双光子显微镜应用提供了高分辨率的脉宽监视。在不影响光学准直的前提下,可以将光电传感器引入到激光器的光路中。FR-103TPM的NL光电传感器可以放置在双光子显微镜的任何位置,特别是样品的位置。它的计算机数据采集(/CDA)选项提供了一个USB接口,用于在windows上显示和分析自相关数据。标准FR-103TPM可支持任意>500Hz的输入脉冲,脉冲宽度小于5fs时,色散可以忽略不计。使用高反射金属涂层光学器件(唯一的透射元件是超薄(<1um)的薄膜分束器),可获得接近1fs(仅受限于NL晶体厚度)的超高分辨率。

FR103TPM自相关仪-FEMTOCHROME-紧凑型自相关仪 产品描述:

FR103TPM自相关仪-FEMTOCHROME-紧凑型自相关仪 是一款高分辨率、紧凑的自相关仪,适用于双光子显微镜应用,为双光子显微镜应用提供了高分辨率的脉宽监视。在不影响光学准直的前提下,可以将光电传感器引入到激光器的光路中。FR-103TPM的NL光电传感器可以放置在双光子显微镜的任何位置,特别是样品的位置。它的计算机数据采集(/CDA)选项提供了一个USB接口,用于在windows上显示和分析自相关数据。标准FR-103TPM可支持任意>500Hz的输入脉冲。(可通过增加/SSO和/CDA选项扩展到任何> 4Hz重复频率的脉冲。)

FR-103TPM中,脉冲宽度小于5fs时,色散可以忽略不计。使用高反射金属涂层光学器件(唯一的透射元件是超薄(<1um)的薄膜分束器),可获得接近1fs(仅受限于NL晶体厚度)的超高分辨率。





FR103TPM自相关仪-FEMTOCHROME-紧凑型自相关仪





工作原理:

当前超短脉冲脉宽测量常规方法主要是自相关法,它是利用非线性晶体通过自相关产生二次谐波SHG进行间接测量;或者利用某些材料的非线性吸收特性的所谓双光子效应进行测量。将待测脉冲分为强度相等的两束,让它们经过不同光程后,汇合于能够产生双光子荧光或二次谐波的物质上,两个波包的重叠程度决定了双光子吸收或二次谐波信号强度。改变两个脉冲的相对延迟时间,同时测量双光子吸收或二次谐波信号,可以获得二阶自相关函数,并由此推算出脉冲宽度。

FR-103TPM采用旋转平行反射镜组件。快速扫描,通过平行反射镜组件引入周期性的光学延迟。这种独特的机制可产生均匀且无错误的延迟。这样容易产生大延迟,且无色散干涉测量分辨率。旋转平行镜组件产生的延迟是时间的精确正弦函数。由于整个扫描范围都发生在小角度范围内,因此线性近似效果较好。原理图如下:

FR103TPM自相关仪-FEMTOCHROME-紧凑型自相关仪 原理图



产品特点:

  • 测量波长范围广
  • 高灵敏度
  • 高测量精度
  • 结构紧凑
  • 可连接示波器或专用软件
  • 外接NL光电传感器,操作灵活
  • 宽扫描范围

应用范围:



  • 皮秒级脉冲激光测试
  • 飞秒级脉冲激光测试
  • 脉冲激光器参量测试
  • 双光子显微镜输出测试





技术参数:

  • 产品尺寸:114*83*95mm
  • 最小脉冲宽度:<10fs
  • 灵敏度(PavPpk)min:10- 4W2
  • 分辨率:1fs
  • 扫描范围:>70ps
  • 波长范围:700-2200nm
  • 干涉测量
  • 极化不敏感(TPC)
  • 计算机数据采集(/CDA)
  • 任何脉冲重复频率> 4Hz(w/CDA)
  • 产品尺寸:102*83*51mm
  • 垂直极化可为薄膜分束器提供更高的R/T比

可定制选项:

  • 非线性光电传感器:/700(700-1200nm),/1200(1200-2200nm)
  • 计算机数据采集选项(CDA) :可以使用专用软件读取测试结果
  • 慢扫描模式:1反射镜匀速以2Hz的频率匀速转动,适用于>100kHz的脉冲测量
  • 当设置的迈克尔逊干涉仪的两个臂上的脉冲重叠时,反射镜的运动大大减慢(4个可选择的速度)。当两个脉冲超出重合范围后反射镜回复原来速度。
  • 此模式适用于>500Hz的脉冲测量

下图是FR-103TPM与电脑连接,在软件界面上读取的脉冲激光的宽度,客户可以通过选择脉冲形状修正测试结果,确保数据的准确性:

FR103TPM自相关仪-FEMTOCHROME-紧凑型自相关仪 软件界面
