太赫兹透镜-Terasense太赫兹波透镜-太赫兹元件

太赫兹透镜-Terasense太赫兹波透镜-太赫兹元件

浏览次数:47 分类:太赫兹窗口片 窗片/偏振片/倍增晶体

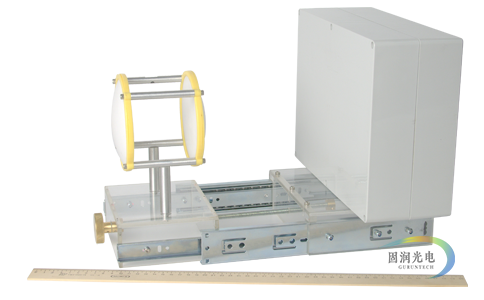

品牌:Terasense 型号:Two-lense optical system

Terasense提供PTFE透镜以在太赫兹范围内运行光学系统。塑料平凸透镜是由聚四氟乙烯(Virgin White PTFE, Teflon®)制成,其低介电常数约为1.96 @ 520 GHz,折射率为1.4。PTFE的低介电常数确保了插入损耗相对低。PTFE的典型工作范围为最大约2 THz。

太赫兹透镜-Terasense太赫兹波透镜-太赫兹元件 产品描述:

太赫兹透镜-Terasense太赫兹波透镜-太赫兹元件 作为太赫兹成像的解决方案的一部分,Terasense提供PTFE透镜以在太赫兹范围内运行光学系统。塑料平凸透镜是由聚四氟乙烯(Virgin White PTFE, Teflon®)制成,其低介电常数约为1.96 @ 520 GHz,折射率为1.4。PTFE的低介电常数确保了插入损耗相对低。PTFE的典型工作范围为最大约2 THz。



太赫兹(THz)范围指的是频率从300 GHz到10 THz,或波长范围从30 μm到1 mm。一直到最近,太赫兹范围都是电磁波谱中用地相对少的波段;但在最近几年中,太赫兹已得到广泛关注,应用于多种领域,如光谱学、天文学、遥感和安全领域(太赫兹成像)。在电磁光谱上,太赫兹波段介于微波和光学波段之间。这个位置影响了微波和光学技术在太赫兹领域的融合。



太赫兹透镜-Terasense太赫兹波透镜-太赫兹元件



产品特点:

  • 可定制焦距
  • 耐腐蚀
  • 介电性好,响应速率快
  • 尺寸精度高
  • 大通光孔径



太赫兹透镜-Terasense太赫兹波透镜-太赫兹元件 应用范围:

  • 太赫兹成像
  • 太赫兹光路搭建
  • 太赫兹时域光谱系统
  • 太赫兹安检系统
  • 太赫兹窗口



技术参数:

  • 产品尺寸:120mm
  • 尺寸误差:±1mm
  • 透镜间距:85mm
  • 有效焦距:165mm
  • 焦距误差:±5%
  • 通光范围:≧80%
  • 表面质量:scr/dig 100/20
  • 表面精度:±0.1mm
