太赫兹相机-Tera4096太赫兹波相机-太赫兹成像相机

太赫兹相机-Tera4096太赫兹波相机-太赫兹成像相机

浏览次数:2870 分类:Terasense 太赫兹成像 太赫兹探测器 太赫兹相机

品牌:Terasense , 型号:Tera-4096

Terasense太赫兹相机是主动探测设备,需要外部太赫兹源。我们提供基于IMPATT技术的亚太赫兹波源。所有的TERA系列太赫兹成像相机都采用相同类型的探测器,具有相同的能力和空间分辨率。不同型号的太赫兹相机之间的区别在于它们的传感器阵列中的像素数量和它们的有效成像区域。除了标准太赫兹相机型号,我们提供定制的解决方案,以满足不同的配置和几何要求。



太赫兹相机-Tera4096太赫兹波相机-太赫兹成像相机 产品描述:

太赫兹相机-Tera4096太赫兹波相机-太赫兹成像相机 基于TeraSense公司开发的新一代太赫兹成像半导体探测器阵列技术研制。该探测器在室温下工作,阵列可按像素的数量进行拓展。与其他工作在太赫兹范围(50GHz-0.7THz)的现有探测器相比,Terasense提供的探测器具有良好的响应性,但相比之下,它们成本低,具有均匀的像素对像素的灵敏度(像素对像素的偏差响应度小于20%),并且可以很容易地以二维阵列的形式大量生产,这得益于TeraSense技术与大规模半导体生产线的兼容性。这使得这些探测器适用于我们的太赫兹成像相机。与其他品牌的太赫兹产品相比,Terasense太赫兹相机在其工作的波段范围内有高的稳定性和更均匀像素敏感性。与传统检测手段(X射线)相比,太赫兹检测系统有更低的辐射能量。不容易对生物和化学制剂的分子结构造成破坏,且对人体没有辐射危害。因此在无损检测和安全检查方面有巨大的应用潜力。目前,Terasense正在继续致力于为科学和工业开发灵活的太赫兹成像解决方案。



Terasense太赫兹相机是主动探测设备,需要外部太赫兹源。我们提供基于IMPATT技术的亚太赫兹波源。所有的TERA系列太赫兹成像相机都采用相同类型的探测器,具有相同的能力和空间分辨率。不同型号的太赫兹相机之间的区别在于它们的传感器阵列中的像素数量和它们的有效成像除了标准太赫兹相机型号,我们提供定制的解决方案,以满足不同的配置和几何要求。



太赫兹相机-Tera4096太赫兹波相机-太赫兹成像相机





工作原理:

探测器是Terasense使用传统光学光刻技术,在标准半导体周期内采用GaAs高迁移率异质结构制造成的。成像传感器是在单个晶片上制造的。这个过程确保了等离子探测器参数的高度同质性和再现性(像素到像素的偏差响应率在20%范围内)。每个探测器单元具有高达50kv/W的室温响应率,读出电路和噪声等效功率为1 nW/√HZ,频率范围为10GHz-1THz。探测机制是基于二维电子系统中等离子体振荡的激发和随后的整流。整流是在电子系统中产生的特殊缺陷上进行的。



太赫兹相机-Tera4096太赫兹波相机-太赫兹成像相机 产品特点:

  •  高达50KV/W的响应率
  • 对人体无害
  •  低辐射能量,实现无损检测
  •  支持视频模式
  • 可穿透大多数非金属材料
  • 友好的软件界面,快速上手
  •  可搭配原厂太赫兹源,安装简单

太赫兹相机-Tera4096太赫兹波相机-太赫兹成像相机 应用范围:

  • 安检系统
  • 医学成像
  • 食品/农产品检测
  •  非金属材料(塑料、陶瓷、木材等)检测
  • 艺术品/文物无损检测





技术参数:

  • 总像素数:4096像素(64*64)
  • 像素尺寸:1.5mm
  • 噪声等效功率:1nW/
  • 工作频率:50 GHz - 0.7 THz
  • 视频帧率:50fps
  • 产品尺寸:16.5 x 16.5 x 4.5 cm

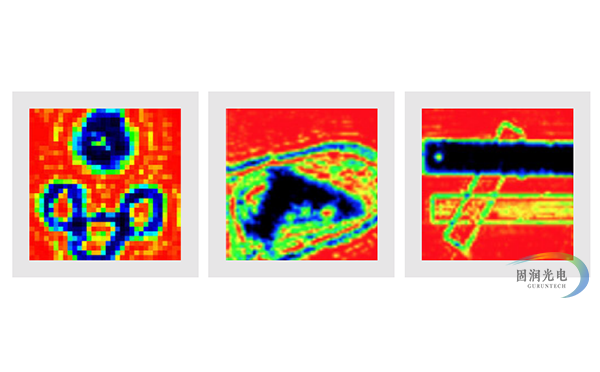

应用图片:

太赫兹相机-Tera4096太赫兹波相机-太赫兹成像相机 1
