自聚焦电子自准直仪-电子自准直仪-激光自准直仪

自聚焦电子自准直仪-电子自准直仪-激光自准直仪

浏览次数:17 分类:自准直仪

品牌:PLX,型号:ACT-25FO

ACT-25FO自聚焦电子自准直仪是集准直器和望远镜功能于一体的高精度测量仪器,分辨率能够精确到弧秒级。配有内置激光器,用于粗对准,底座带有水平调整、气泡水平仪和调焦调整。由于其高质量的CCD探测器的高灵敏度,甚至可以捕捉显示非常微弱的背向反射。其配套软件自动显示角度偏差,并能给出多个目标的相对位置。ACT-25FO自准直仪可用于多种用途:在机械对准中,自准直仪/望远镜可用于检查机器滑轨的精度。光学检测中,电子自准直器可用于各种光学元器件的检测。有些测量可能需要使用辅助光学。此外,PLX的ACT-25FO自准直仪在瞄准应用中很有价值。

Originally posted on 2020年11月22日 @ 下午6:19

自聚焦电子自准直仪-电子自准直仪-激光自准直仪 产品描述:

自聚焦电子自准直仪-电子自准直仪-激光自准直仪 是集准直器和望远镜功能于一体的高精度测量仪器,分辨率能够精确到弧秒级。配有内置激光器,用于粗对准,底座带有水平调整、气泡水平仪和调焦调整。由于其高质量的CCD探测器的高灵敏度,甚至可以捕捉显示非常微弱的背向反射。当ACT-25FO用作自准直仪时,该装置具有25分钟的水平测量范围。在对准望远镜模式下,视场水平方向为50分钟。ACT-25FO自准直仪具有0.01弧秒分辨率和17.5厘米到无穷远的聚焦范围。其一个独特特点在于它配备了一个内置的电动对焦旋钮,通过装置提供的软件进行控制。这样就可以聚焦在沿自准直仪光轴方向的物体上,视距偏差小于2.5秒。使用该软件,可以转到无限焦距,并在传统的自准直仪模式下使用该系统。



其配套软件自动显示角度偏差,并能给出多个目标的相对位置。ACT-25FO自准直仪可用于多种用途:在机械对准中,自准直仪/望远镜可用于检查机器滑轨的精度。光学检测中,电子自准直器可用于各种光学元器件的检测。有些测量可能需要使用辅助光学。此外,PLX的ACT-25FO自准直仪在瞄准应用中很有价值。



自聚焦电子自准直仪-电子自准直仪-激光自准直仪





自聚焦电子自准直仪-电子自准直仪-激光自准直仪 产品特点:

  • 用于检测和测量微小的角度偏差
  • 通过软件控制的电动调焦旋钮
  • 01弧秒分辨率
  • 内置激光器用于粗对准
  • 持久的LED光源
  • 通过USB端口连接到计算机
  • 完全集成安装和调平功能
  • 精心设计的一体化装置
  • 配有完整的软件,用于记录和记录测量结果

应用范围:

  • 机械对准
  • 光学测试
  • LED&LD对焦
  • 轴线校准



技术参数:

  • 增益控制:4x
  • 快门速度:9 μsec to 16 msec
  • FoV自准直仪:±25’ (H) x ±20’ (V)
  • FoV望远镜:±50’ (H) x ±40’ (V)
  • 通光孔径:36 mm
  • 分辨率:0.01 sec
  • 精确度:1.0 sec
  • 相机(宽光谱范围):1.3 Mega Pixels, 10 bit
  • 光源:LED- 650,可选:1060
  • 用于对准的回射镜:⌀64 mm, N.W 280 g, Thread ⌀16 mm, < 5”
  • 聚焦功能的视线保持: +/- 2.5sec
  • 最小聚焦距离:小于17.5cm
  • 内置粗瞄准激光器:638 nm power <1.0 mW,2类激光产品, IEC60825-1
  • 同步:软件/硬件(外部触发信号)
  • 接口:USB 3.0
  • 曝光控制:通光GUI编程
  • 电源:~3.5 Watt(通过USB 3.0接口)
  • 外尺寸(LxWxH):250 x 140x 190 mm
  • 重量:3.2kg(包括线缆)



光学测试示例:

自聚焦电子自准直仪-电子自准直仪-激光自准直仪 测试图

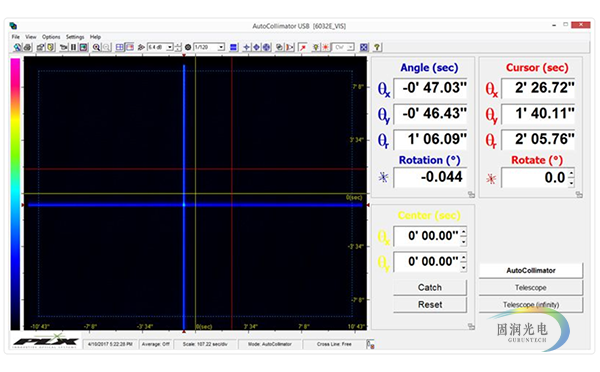

软件界面:

自聚焦电子自准直仪-电子自准直仪-激光自准直仪 软件界面
