AVI200主动式隔振台-AVI200主动隔振台-主动隔振台

AVI200主动式隔振台-AVI200主动隔振台-主动隔振台

浏览次数:4637 分类:主动减振台 主动隔振台AVI系列

品牌:Herz, 型号:AVI-200 WOKSTATION

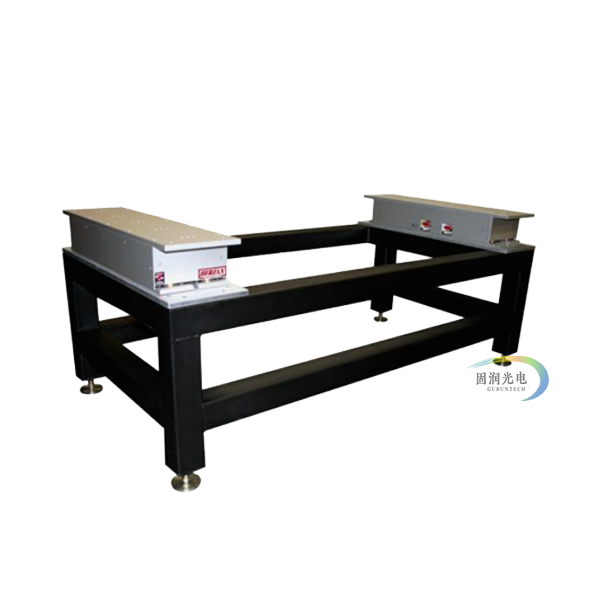

AVI-200 WOKSTATION精密防震工作台是一款紧凑型主动隔振系统,对升级和整合到现有的需要低频隔振功能的设备来说是理想的选择。AVI-200 WOKSTATION这款设备允许在一定的大小范围内增设额外的模块以用于支持更大的仪器载重量。

AVI200主动式隔振台-AVI200主动隔振台-主动隔振台

AVI200主动式隔振台-AVI200主动隔振台-主动隔振台 是一款紧凑型主动隔振系统,对升级和整合到现有的需要低频隔振功能的设备来说是理想的选择。AVI-200主动隔振台这款设备允许在一定的大小范围内增设额外的模块以用于支持更大的仪器载重量,通过增加选件可以将低频扩展至0.5hZ,单模块承重200kg,配置多个模块时承重为200*Nkg,为客户精密测试加工提供良好的振动环境,广泛引用于原子力显微镜,超景深显微镜,电子显微镜,微纳加工等等。

AVI200主动式隔振台-AVI200主动隔振台-主动隔振台

产品特点:

  • 主动隔振台主动隔振频率 1Hz -200Hz
  • 主动隔振台被动隔振频率 >200Hz
  • 5-20毫秒的响应时间
  • 安装简单,容易使用
  • 能无故障连续使用多年
  • 紧凑、模块化的多功能设计
  • 多种顶板支持各种研究及应用



产品应用:

  • STM
  • AFM
  • 摩擦学
  • Spinstand
  • 干涉测量
  • 轮廓测量
  • 其他高精密仪器



产品优势:

  • 系统主动检测输入震动并动态消除
  • 六个角度自由隔振
  • 内部反馈回路抑制所有机械共振
  • 提供优秀的低频段隔振能力
  • 无低频共振并没有空气要求



AVI200主动式隔振台-AVI200主动隔振台-主动隔振台 隔振性能曲线图



技术参数:

隔振范围:主动:1-200Hz ; 被动: >200Hz

传输率:超过10Hz< -35 dB

模块尺寸:W 5.1” x D 23.6” x H 4.3” (AVI-200 M)

模块重量:20 KG / 4.4 Lbs

静态柔度(每个模块)

垂直方向:约 1.75 μm / N

水平方向:约3.5 μm / N

系统噪声:低于 50nG/√Hz

耗电量:通常情况下为9 W

输入电压:90 -125 VAC / 200 – 250 VAC, 50 – 60 Hz

控制器尺寸:48 x 13 x 25 cm / 19 x 5.1 x 9.8”

性能监控:通过在示波器上显示 一个复用信号来表示是否带有隔振效果的震动等级。

可选型号:

型号 桌面尺寸(单位mm) 载重能力(双个模块)
AVI-200M workstation 600Χ600—900Χ1200 300 Kg / 660Lbs
AVI-200M Extra workstation 600Χ600—900Χ1200 380Kg /836Lbs



AVI-200M plus workstation 600Χ600—900Χ1200 460 Kg / 1012 Lbs



AVI-200M LT workstation 600Χ600—900Χ1200 120 Kg / 264 Lbs



AVI-200s workstation 600Χ600—900Χ1200



300 Kg /660 Lbs



AVI-200s LT workstation 600Χ600—900Χ1200 120 Kg / 264 Lb
