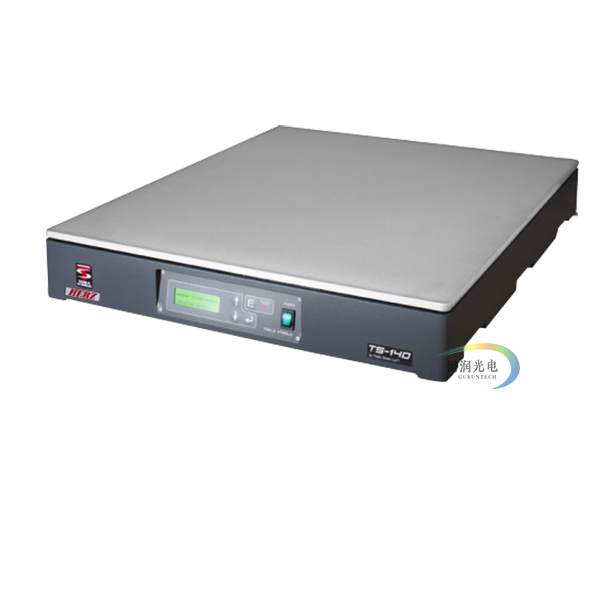

桌上型主动防振台-主动防震台-减振台-防震台TS140

桌上型主动防振台-主动防震台-减振台-防震台TS140

浏览次数:5055 分类:主动减振台 主动减震台TS系列

品牌:Herz, 型号:TS-140/LP

桌上型主动防振台-主动防震台-减振台-防震台TS140是一款紧凑型立体减振,响应速度快,自动调节水平,可用于抵消工作环境对高灵敏度精密设备产生的不必要振动,以提高精密设备的工作性能,使用简便,具有优异的隔振性能及通用性,广泛应用于原子力显微镜,干涉仪,光镊系统,光学显微镜等等高精密光学系统。TS-140 采用先进的隔振技术,可以隔离6个空间方向的振动(包括水平方向和垂直方向),TS 系列减振台利用控制器内的压电加速传感器将外界振动的压力信号转换为电信号发送至隔离模块中的压电换能器中,随后压电换能器将产生一个与传入压力大小相等,方向相反的压力信号来消除传入振动。隔振系统利用一个反馈回路消除隔振系统的机械共振。

Originally posted on 2020年12月1日 @ 下午6:35

产品描述:

桌上型主动防振台-主动防震台-减振台TS-140/LP是一款紧凑型动态隔振系统,可用于抵消工作环境对高灵敏度精密设备产生的不必要振动,以提高精密设备的工作性能,使用简便,具有优异的隔振性能及通用性。



桌上型主动防振台适用于原子力显微镜(AFM)、光学显微镜、白光干涉仪,光刻机,微纳米结构和加工仪器!超低频隔震台、防震台、减震台、除震台,隔振台,主动隔振台,主动减振台,主动防振系统。

桌上型主动防振台-主动防震台-减振台-防震台TS140

桌上型主动防振台 TS-140工作原理:

桌上型主动防振台 TS-140 采用先进的隔振技术,可以隔离6个空间方向的振动(包括水平方向和垂直方向),TS 系列减振台利用控制器内的压电加速传感器将外界振动的压力信号转换为电信号发送至隔离模块中的压电换能器中,随后压电换能器将产生一个与传入压力大小相等,方向相反的压力信号来消除传入振动。隔振系统利用一个反馈回路消除隔振系统的机械共振。



产品特点:

  • 六个自由度全方位隔振
  • 研究级压电传感技术
  • 即插即用系统
  • LCD实时显示(振动水平,重量分布等)
  • 主动隔振性能突出
  • 集成简便
  • 专注科研,无需安装和维护

应用范围:

  • 原子力显微镜
  • 扫描探针显微镜
  • 干涉测量
  • 荧光显微镜
  • 摩擦学和纳米压痕测试
  • 高精度测量
  • 高分辨率显微镜
  • 轮廓测量
  • 试管受精



技术参数:

  • 型号:TS-140/LP  ※可选:TS-140/LP/TP25
  • 系统配置:完全整合
  • 主动隔振范围:频率大致为 0.7 ~ 300 Hz (超过300 Hz为被动隔振)
  • 幅度: 20 um (垂直和水平)
  • 高度调节:自动
  • 搬运或运输期间锁定:自动锁定功能
  • 隔振条件:可在前显示屏上观察到。可通过将示波器连接到后面板上的BNC 插座观察8 轴振动状态。
  • 安装板尺寸:500 (W) x 600 (D) mm
  • 整体尺寸 (大约):500 (W) x 600 (D)x 84 (H) mm
  • 负载能力(同等 /低重心):140 kg(考虑到负载上的偏心重量,请在最大负载能力80% 范围内使用)
  • 系统重量 (大约):29 kg
  • 输入电压:90 ~ 120 VAC,  200 ~ 240 VAC, 43-60 Hz
  • 功耗:隔振期间最大 10 W,负载调整期间最大 20 W
  • 温度范围:5 ℃ ~ 40 ℃
  • 相对湿度:10 ~ 90 %(5 ~ 30 ℃),10 ~ 60 %(30 ~ 40 ℃)
  • 服务场所:仅用于室内
  • 工作高度:高达2,000 m
  • 选项1 TP25 安装板: 铁磁拉丝不锈钢410 表面, 无漆,
  • M6-25 mm XY 矩阵钻孔和螺孔,有效攻丝深度: 6 mm
  • 选项 2 遥控盒
  • 选项 3 内置减振功能的高刚性框架

主动防震台 升级选项:

  • 工作台集成 (包括架子,监控器支架,键盘托盘等)
  • 隔音箱集成 (如静噪器,AEK-2002及定制隔音设备)
  • 定制面板尺寸及材料 (通常为阻尼铝板,面板可定制不锈钢,铁磁钢,可打孔)
  • 振动器集成(激励源)
  • 远程显示 (重量分布,内部电机调平,X/Y/Z轴振动水平,启动/关闭组件,开关隔振台)
  • 远程电源 (免受电磁噪音或热量干扰)
  • 提高负重 (TS-140和TS-300减振台 负重可提高40kg)



隔振效果-主动防震台:

主动防震台性能对比图:AFM 的研究人员在两种独特条件下进行成像: 不含隔振系统和包含TS 系列主动防震台 。当使用TS系列隔振台搭载AFM时,所得图像表明图像质量和整体测量清晰度得到大幅提升。

桌上型主动防振台-主动防震台-减振台-防震台TS140插图(1)

无论用于原子力显微镜还是光学显微镜 桌上型主动防振台TS-140都是一个不错的选择,同时我们推荐客户购买隔音箱,以除去空气中的声音干扰,如图:

桌上型主动防振台TS-140+隔音箱
