皮秒激光泵浦源-超快激光泵浦源-皮秒光学参量振荡器OPO

皮秒激光泵浦源-超快激光泵浦源-皮秒光学参量振荡器OPO

浏览次数:15 分类:太赫兹源 超快激光器

品牌:Microtech,型号:FPPO-ps

FPPO-ps是一种皮秒级可调谐OPO,适用于拉曼成像和光谱学。该系统由一个脉冲时间6ps, 波长1064 nm,重复频率110 MHz的光纤激光器驱动。通过二次谐波转换为532 nm,532nm脉冲作为OPO的泵浦,可以使输出脉冲信号在720 - 1000nm(信号)和1150 -1800nm(闲频)之间进行调节。FPPO是第一个商用的光纤激光泵浦OPO系统,专门设计用于CARS成像。FPPO输出由三个独立的光束组成:信号光束(720-1000nm可调谐)、闲频光束(1150-1800nm可调谐)和一束固定在1064nm的泵浦激光束。调谐是通过晶体温度、腔长和腔内滤波器的调节来实现的。

Originally posted on 2020年11月19日 @ 上午8:43

皮秒激光泵浦源-超快激光泵浦源-皮秒光学参量振荡器OPO 产品描述:

FPPO-ps是一种 皮秒激光泵浦源-超快激光泵浦源-皮秒光学参量振荡器OPO ,适用于拉曼成像和光谱学。该系统由一个脉冲时间6ps, 波长1064 nm,重复频率110 MHz的光纤激光器驱动。通过二次谐波转换为532 nm,532nm脉冲作为OPO的泵浦,可以使输出脉冲信号在720 – 1000nm(信号)和1150 -1800nm(闲频)之间进行调节。FPPO是第一个商用的光纤激光泵浦OPO系统,专门设计用于CARS成像。FPPO输出由三个独立的光束组成:信号光束(720-1000nm可调谐)、闲频光束(1150-1800nm可调谐)和一束固定在1064nm的泵浦激光束。调谐是通过晶体温度、腔长和腔内滤波器的调节来实现的。以1064nm的光作为斯托克斯光,OPO的信号光作为泵浦光,可以探测到600 cm-1到4200 cm-1的拉曼模态。信号光的典型输出功率为250-700mW ,闲频光的为100-400mW,但如果需要较高的功率,可以使用更高功率的光纤激光器用于泵浦。



 在CARS实验中,可调谐信号光束用作泵浦,当基础值在1064nm时提供了斯托克斯脉冲。用户还可以使用更长的波长闲频脉冲。短持续时间(< 6 ps)和窄带宽(<10 cm-1)提供了巅峰功率和光谱选择性,这对于CARS成像和光谱都是非常必要的。



皮秒激光泵浦源-超快激光泵浦源-皮秒光学参量振荡器OPO





Microtech 产品结构图:

在谐波晶体中,在1064nm处的光纤激光器被部分转换为532nm,这样可作为OPO的泵浦。OPO与信号光束共振,闲频光通过腔镜传输。FPPO输出包括信号光和闲频光束以及未耗尽的泵。

皮秒激光泵浦源-超快激光泵浦源-皮秒光学参量振荡器OPO 光路

产品特点:

  • 可调谐输出
  • 脉冲时间6ps
  • 多输出范围可选
  • 高输出功率
  • 线性偏振输出

应用范围:

  • 多光子显微镜
  • 双色泵浦探针技术
  • 荧光光谱
  • 拉曼成像和光谱技术
  • 光开关技术
  • 半导材料研究
  • 太赫兹生成装置



Microtech 技术参数:

  • 脉冲宽度:<300fs
  • 带宽:> 50 cm-1
  • 时间带宽积:~0.6
  • 输出功率:100-800mW
  • 中心波长:
  1. 720-1000nm(信号光)
  2. 1150-1800nm(闲频光)
  3. 1064nm光纤泵浦
  • 光束质量M2:<1.3
  • 偏振:线性水平偏振
  • 重复频率:110MHz
  • 光束直径:1mm



调谐范围:

下图中蓝色曲线表示信号光输出,红色曲线表示闲频光输出。通过改变晶体温度和腔体长度实现调谐。







皮秒激光泵浦源-超快激光泵浦源-皮秒光学参量振荡器OPO插图(2)

脉冲特征:

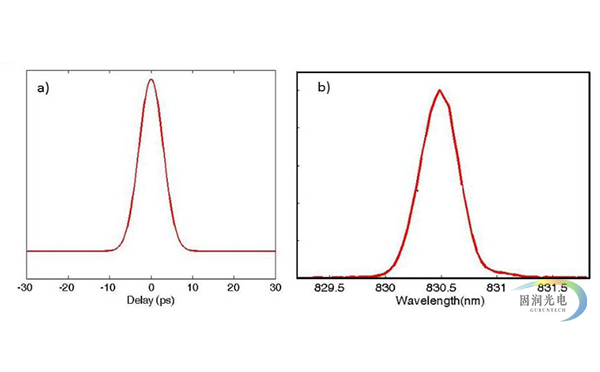

下图为830.5nm的信号脉冲的自相关(左)和频谱曲线(右),由图中可看出此脉冲的典型带宽为0.5nm,脉冲时间为5ps

皮秒激光泵浦源-超快激光泵浦源-皮秒光学参量振荡器OPO插图(3)

光束特征:

下图为直径1mm光束的光束轮廓,光束分布为高斯分布:

皮秒激光泵浦源-超快激光泵浦源-皮秒光学参量振荡器OPO 一
