云滴检测系统CDMS-云粒子测量系统-云滴探测仪

云滴检测系统CDMS-云粒子测量系统-云滴探测仪

浏览次数:274 分类:大气科学

品牌:Mesa Photonics, 型号:CDMS

云微物理的研究需要对液滴大小分布和液滴浓度进行原位测量。部署平台正从飞机转向无人机系统,包括系留气球和小型无人机。这就需要一种高性价比、快速、紧凑的且适合部署在小型无人机平台上的新型仪器来原位测量云滴/毛雨。Mesa Photonics的云滴测量系统(CDMS)就是此类仪器。CDMS实现了一种紧凑的光学成像技术,用于原位测量10-1000µm大小范围内的云滴尺寸分布函数和液滴数密度。该方法基于对单个液滴的散射光图像的分析,该图像帧包含由片状光源照明的多个液滴的图像。该仪器配备有无线通信系统,可将数据广播到地面站。数据也可以存储在本地硬盘上。首选的部署平台是系留气球系统(TBS)。

云滴检测系统CDMS-云粒子测量系统-云滴探测仪 产品描述:

云滴检测系统CDMS-云粒子测量系统-云滴探测仪 云微物理的研究需要对液滴大小分布和液滴浓度进行原位测量。部署平台正从飞机转向无人机系统,包括系留气球和小型无人机。这就需要一种高性价比、快速、紧凑的且适合部署在小型无人机平台上的新型仪器来原位测量云滴/毛雨。Mesa Photonics的云滴测量系统(CDMS)就是此类仪器。CDMS实现了一种紧凑的光学成像技术,用于原位测量10-1000µm大小范围内的云滴尺寸分布函数和液滴数密度。该方法基于对单个液滴的散射光图像的分析,该图像帧包含由片状光源照明的多个液滴的图像。该仪器配备有无线通信系统,可将数据广播到地面站。数据也可以存储在本地硬盘上。首选的部署平台是系留气球系统(TBS)。



该方法基于对散射光图像的分析,这些散射光图像是由片状、脉冲、光谱宽带(“白色”)光源照射的多个单个液滴在90度散射角获得。白光照明缓解了由散射光强获得颗粒大小的反米氏散射问题的模糊性。液滴/细雨直径测量范围为10-1000微米;液滴数密度高达每立方厘米几百个。云滴测量系统(CDMS)的尺寸为12”x12”x 4”;它的重量不到7磅(包括电池),耗电不到30 W。其主要应用是对大气云中的液滴进行原位表征。首选的部署平台是系留气球系统(TBS)。

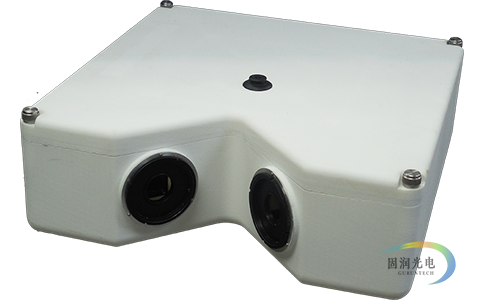

云滴检测系统CDMS-云粒子测量系统-云滴探测仪



大气测量仪器需要在现场进行校准。可以使用Mesa Photonics的便携式单分散液滴发生器(PMDG)对云滴测量系统(CDMS)进行现场校准。PMDG是一种紧凑的电池供电的仪器,可以产生固定大小的单分散液滴喷射。PMDG是理想的现场校准原位云探针和降水测量仪器。



云滴检测系统CDMS-云粒子测量系统-云滴探测仪 1



产品特点:

  • 原位测量大气云中的液滴
  • 液滴直径测量范围10-1000µm
  • 配备无线通信系统
  • 数据可存储在本地硬盘上



云滴检测系统CDMS-云粒子测量系统-云滴探测仪 应用范围:

  • 云层微观物理研究
  • 原位测量大气云中的液滴



技术参数(初步):

  • 液滴直径测量范围:10–1000µm
  • 液滴数密度测量范围:高达几百个/cm3(初步)
  • 有效测量速率:4Hz
  • 样品体积:0.32 cm3
  • 有效采样率:1.28 cm3/s
  • 远程站(有效载荷)的尺寸、重量和功率消耗:12″× 12″ ×4″、<7磅和<30瓦
  • 远程站对地通信:5GHz双工无线通信系统
  • 现场校准:使用Mesa Photonics便携式单分散液滴发生器进行单点校准
