桌面式主动隔振光学平台-桌面式主动防振台-Herz TS Series

桌面式主动隔振光学平台-桌面式主动防振台-Herz TS Series

浏览次数:101 分类:主动减振台 主动减震台TS系列

品牌:Herz,型号:TS Series

在21世纪的纳米技术 (如代表信息相关技术的先进半导体,声明科学相关技术,如基因治疗,原子或分子处理,如MEMS和新材料生成等工程技术),振动,噪音,电磁场,热量,湿度,干扰等等将是测量环境的制约因素。在纳米技术中,为取得可靠的结果,难以使用气浮台隔振的低频范围,需要主动隔振。桌面式主动隔振光学平台-桌面式主动防振台-Herz TS Series将作为21世纪纳米技术的隔振技术基础,将有助于促进当前技术和测量,创新和发展未知技术。TS 系列在0.7 Hz -100 Hz 宽范围内可在所有六个自由度上提供出色的主动隔振性能。

简述:

在21世纪的纳米技术 (如代表信息相关技术的先进半导体,声明科学相关技术,如基因治疗,原子或分子处理,如MEMS和新材料生成等工程技术),振动,噪音,电磁场,热量,湿度,干扰等等将是测量环境的制约因素。在纳米技术中,为取得可靠的结果,难以使用气浮台隔振的低频范围,需要主动隔振。



桌面式主动防振台-Herz TS Series先进主动隔振系统将作为21世纪纳米技术的隔振技术基础,将有助于促进当前技术和测量,创新和发展未知技术。TS 系列在0.7 Hz -100 Hz 宽范围内可在所有六个自由度上提供出色的主动隔振性能。



桌面式主动隔振光学平台-桌面式主动防振台-Herz TS Series



工作原理:

桌面式主动隔振光学平台-桌面式主动防振台-Herz TS Series采用先进的隔振技术,可以隔离6个空间方向的振动(包括水平方向和垂直方向),TS 系列主动隔振台利用控制器内的压电加速传感器将外界振动的压力信号转换为电信号发送至隔离模块中的压电换能器中,随后压电换能器将产生一个与传入压力大小相等,方向相反的压力信号来消除传入振动。隔振系统利用一个反馈回路消除隔振系统的机械共振。



产品特征:

  • 三个维度六个自由度主动隔振 0.7 Hz -1000 Hz
  • 高度调节将在负载仪器时自动启用
  • 即使负载偏离中心,自动调平功能将保持水平,可在负载高重心仪器时提供稳定性。
  • 只需按压前面的按键即可锁定和解锁系统。锁定系统可防止搬运或运输过程中发生损坏。
  • 显示屏显示 X, Y 和 Z 方向上的实际振动水平。
  • 通过使用遥控盒,也可从外部启动或关闭主动隔振。

注:TS 系列也可用作振动器。可选配外部激励器盒,但需市售功能发生器和BNC 电缆。

搭载设备

  • 扫描电子显微镜,如AFM
  • 三维表面轮廓仪
  • 激光显微镜
  • 激光干涉仪
  • 液体表面张力测量系统
  • 显微硬度测量仪器
  • 医疗检查设备等





性能对比(TS-150/LP

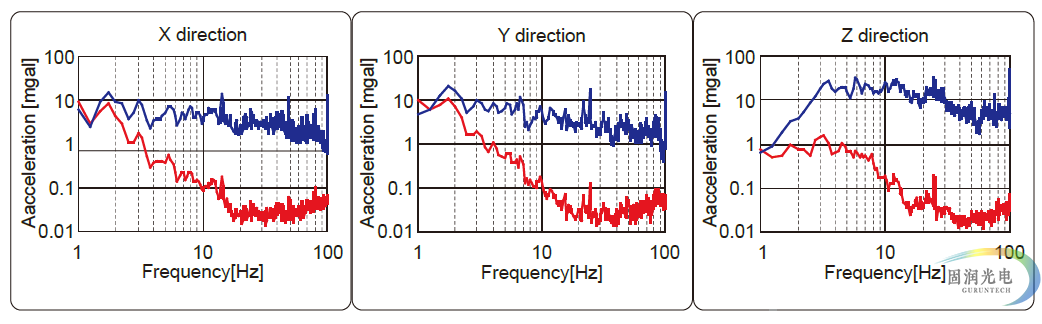

– 振动加速度对比

右侧数据显示TS-150/LP的隔振性能,水平(X, Y) 和垂直(Z)。

蓝线: 地面振动加速度

红线:  TS-150/LP表面安装板加速度

– 振动传递率

右侧数据显示地面到TS-150/LP表面安装板的振动传递率,水平(X, Y) 和垂直(Z)。

垂直轴: 传递率,单位:dB

(20 dB = x 10、0 dB = x 1、-20 dB = x 0.1、 -40 dB = x 0.01、-60 dB = x 0.001)

该数据表明主动隔振系统在1 Hz -100 Hz 低频范围内具有优异的隔振性能。



桌面式主动隔振光学平台-桌面式主动防振台-Herz TS Series技术参数:

桌面式主动隔振光学平台-桌面式主动防振台-Herz TS Series 技术参数





结合隔音箱,创造最佳测量环境

对于原子或分子研究,如扫描电子显微镜, TS系列主动隔振系统至关重要。此外,不仅要考虑振动,还应考虑声学抑制。我们所生产的AEk 隔音箱适用于超高分辨率应用,如SPM。将 AEkTS系列整合可提供最佳的测量环境。

桌面式主动隔振光学平台-桌面式主动防振台-Herz TS Series + 隔音箱

搭配 AEK-2002 隔音箱:AEK系统采用多层可变密度隔声材料层,可有效隔离宽频带噪声。



TS 应用示例

桌面式主动隔振光学平台-桌面式主动防振台-Herz TS Series 应用图
